在现代生活中，LED手电筒因其高效节能、亮度高、寿命长等优点，成为了人们日常生活中不可或缺的照明工具。本文将深入探讨LED手电筒的电路原理图，帮助读者更好地理解其工作原理及设计思路。

一、基本构成与工作原理

LED手电筒的核心组件主要包括发光二极管（LED）、电池、开关以及电路板等。当电池提供电能时，电流通过电路板流向LED，激发LED内部的半导体材料发光，从而产生照明效果。这一过程看似简单，但背后涉及到复杂的电路设计和电子元件协同工作的原理。

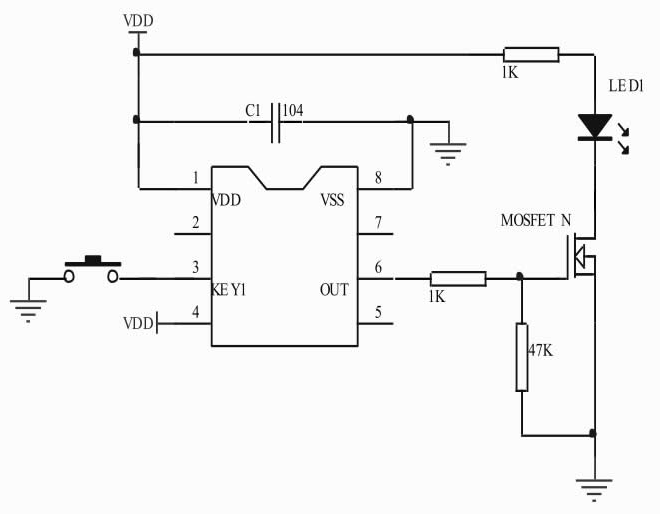

二、电路原理图详解

1. 电源部分：LED手电筒通常使用直流电源，如干电池或锂离子电池。这些电池提供的直流电直接为手电筒供电，确保LED能够稳定发光。在充电式LED手电筒中，还包含一个充电管理电路，用于将交流电转换为适合电池充电的直流电。

2. 控制部分：控制部分主要由开关和调光电路组成。开关用于控制手电筒的开启和关闭，而调光电路则允许用户根据需要调整LED的亮度。一些高端手电筒还具备模式切换功能，如强光、弱光、频闪等，以满足不同场景下的使用需求。调光电路的实现方式多种多样，常见的有脉宽调制（PWM）调光和电阻分压调光两种。

3.


4. 升压部分：由于单个LED的工作电压通常较低（一般在2V至3.6V之间），而电池的输出电压可能高于或低于这一范围，因此需要一个升压电路来确保LED能够在合适的电压下工作。升压电路通过电感、电容等元件将电池提供的直流电压提升到所需的水平，并保持稳定输出。这一过程对于提高LED手电筒的能效和延长电池寿命至关重要。

5. 恒流部分：为了保护LED免受过电流和过热的损害，并确保其稳定发光，LED手电筒中通常会加入恒流驱动电路。该电路能够根据LED的特性自动调整输出电流，使其保持在设定的安全范围内。恒流驱动电路的设计直接影响到手电筒的性能和可靠性，因此在选择时应特别关注其质量和性能指标。

三、实际应用与优化建议

在设计和应用LED手电筒时，除了考虑上述电路原理外，还需要关注以下几个方面：

1. 散热设计：LED在工作时会产生热量，如果不及时散热会影响其性能和寿命。因此，合理的散热设计是确保LED手电筒稳定工作的关键之一。可以通过增加散热片、采用导热材料等方式提高散热效率。

2. 防水防尘：在户外或恶劣环境下使用时，LED手电筒需要具备良好的防水防尘性能。可以通过选择合适的外壳材料、密封圈和防护等级来实现这一目标。

3. 能效优化：为了延长电池寿命和提高能效比，可以采用高效的升压变换器、低功耗的控制芯片以及优质的LED光源等措施来降低整体功耗。

LED手电筒的电路原理图涵盖了电源、控制、升压和恒流等多个方面，每个部分都承担着重要的功能和作用。通过对这些原理的深入了解和合理应用，我们可以设计出更加高效、稳定且实用的LED手电筒产品来满足市场需求。
