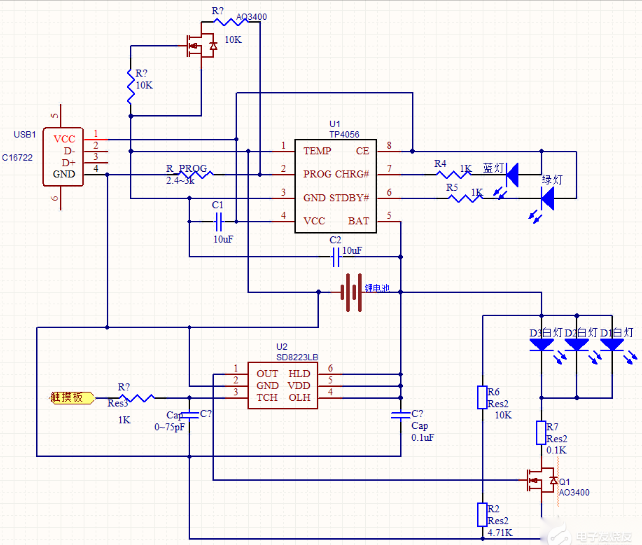

在照明领域，强光手电筒以其强大的光线输出和实用性，成为了许多户外爱好者和专业工作者的必备工具。而1101款式的手电，以其独特的电路设计，展现了高效与稳定的完美结合。本文将深入剖析其电路原理图背后的奥秘。

### 一、基本电路结构

强光手电1101款的电路主要由以下几部分组成：电源部分（电池）、控制部分（单片机MCU及其相关电路）、发光部分（LED灯组）以及功能辅助部分（如电容、电阻等元件）。

### 二、各部分工作原理

1. **电源部分**

- 采用可充电电池作为电源输入。当手电处于非使用状态时，电池通过保护电路进行充电管理，以维持电量充足。电池电压的稳定性是整个电路正常工作的基础，它为后续的各个模块提供电力支持。

2. **控制部分**

- 以单片机MCU为核心。单片机通过编程实现对其他电路模块的控制和管理。例如，当打开手电开关时，单片机接收到用户操作指令，根据预设的程序逻辑，控制LED灯组的工作状态。它可以根据不同的按键操作或模式设置，调整电流大小、切换灯光模式等，从而实现强光、弱光、爆闪等多种功能。同时，单片机还具备记忆功能，能够记录上次使用的灯光模式，方便用户下次快速调用。

3. **发光部分**

- 由多个高亮度LED灯珠组成。LED灯具有发光效率高、功耗低、寿命长等优点。这些LED灯珠并联连接，以确保每个灯珠都能获得足够的电流驱动。当单片机输出合适的电流信号时，LED灯珠就会发光。并且，通过调节串联在电路中的限流电阻的大小，可以精确控制LED灯的亮度，避免因电流过大而损坏灯珠。

4. **功能辅助部分**

- 电容在其中起到储能和滤波的作用。在电源供电过程中，电容可以平滑电流，减少电压波动对其他元件的影响。当手电从亮到灭或在不同亮度模式切换时，电容能够为单片机和LED灯组提供短暂的应急电源，保证电路的稳定运行。电阻则主要用于限流和分压，限制流经LED灯珠和其他元件的电流大小，防止过流损坏；同时，在一些检测电路中，与其他元件配合实现电压或电流的检测功能。

### 三、工作模式及流程示例

1. **强光模式**

- 当按下强光开关时，单片机接收到该信号后，首先检查电池电量是否充足。如果电量正常，单片机会输出较高的电流值给LED灯组，使其全部或大部分灯珠达到最大亮度发光。此时，限流电阻会根据设定的强光模式对应的电流值进行限流，确保灯珠安全工作且发光稳定。同时，电容也会参与其中，辅助电源提供稳定的电流输出。

2. **弱光模式**

- 按下弱光开关后，单片机同样先检测电池电量。若电量足够，它会降低输出电流值，使LED灯组只有部分灯珠工作或降低灯珠的发光强度，以达到较弱的照明效果。在这个过程中，电容会帮助维持电流的相对稳定，减少因电流变化而导致的灯光闪烁或不稳定现象。

3. **爆闪模式**

- 当启动爆闪模式时，单片机按照预先设定的频率，快速地交替输出高低电平信号给LED灯组。使LED灯组快速地闪烁，起到警示或特殊信号传递的作用。在这个模式下，由于电流变化频繁，电容的储能和滤波作用更为重要，它可以在快速变化的电流中为灯组提供稳定的瞬间电流，保证爆闪效果的一致性和稳定性。

4. **电量检测与提示**

- 在手电工作过程中，单片机还会实时监测电池电量。当电量低于一定阈值时，会通过控制部分电路触发电量不足的指示灯闪烁或采取其他提醒措施，告知用户及时更换电池或充电。

5. **睡眠模式**

- 当一段时间内没有任何操作时，单片机会自动进入睡眠模式。此时，它会降低自身的功耗，同时保持对外部操作的监测能力。一旦接收到唤醒信号（如按下开关），单片机会迅速恢复到正常工作状态，并按照用户的操作指令控制手电的工作模式。

总的来说，强光手电1101款的电路原理图是一个集电源管理、智能控制和高效发光于一体的系统。它不仅实现了基本的照明功能，还通过智能控制提升了用户体验和使用效率。随着技术的不断发展，相信这类产品将会更加智能化、人性化，为我们的日常生活带来更多便利。
