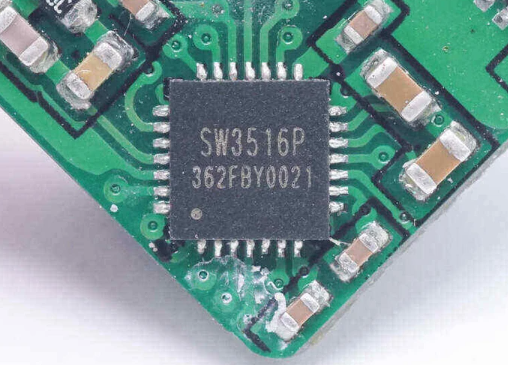

高压DC-DC降压芯片在现代电子设备中的应用越来越广泛，然而在使用过程中，这些芯片可能会因为各种原因烧毁。这不仅会影响设备的性能，还可能危及用户的安全。本文将从技术角度探讨高压DC-DC降压芯片烧毁的原因及其解决方案。### 高压DC-DC降压芯片的工作原理高压DC-DC降压芯片是一种将高电压转换为低电压的电子元件，其内部包含一个开关管。通过控制开关管的导通状态，可以实现输出电压的改变。在正常工作状态下，开关管会根据反馈电路的信号调整导通时间和截止时间，以确保输出电压稳定且符合设计要求。### 烧毁原因分析1. **过电流**：如果输入电源电压超过了芯片的额定值，或者负载过大导致电流超过了芯片的最大承受能力，就可能引发过电流现象，从而导致芯片烧毁。2. **温度过高**：高压环境下，芯片可能会产生过多的热量，如果散热不良或环境温度过高，芯片的热稳定性会下降，进而导致损坏。3. **瞬态过电压和浪涌电流**：上电瞬间，由于输入电容需要充电，会产生较大的浪涌电流。如果电路设计不合理，可能会导致瞬态过电压，从而损坏芯片。4. **负载突变引起的过冲电压**：负载突然变化，如连接或断开大负载时，会导致输出电压产生过冲现象，这也可能超过芯片的最大承受电压，引起击穿损坏。5. **元器件选择与电路设计缺陷**：低质量的电解电容、不合理的电感量等都会导致电源电路不稳定，进而影响芯片的稳定性。此外，PCB布局不合理也可能导致信号干扰，影响电路性能。6. **保护机制缺失**：缺乏有效的过压、过流保护机制也是导致DC-DC芯片损坏的重要原因之一。当出现异常情况时，如果没有及时的保护措施，芯片很容易被烧毁。
### 解决方案1. **选择合适的电源**：尽量选择稳定的、符合设计要求的电源供应器，以减少电压波动的可能性。2. **限制电流**：合理控制输入电源电压和负载大小，防止因过电流导致的烧毁。可以通过加入限流电阻或使用电子保护电路来实现。3. **优化散热设计**：通过改进散热结构或使用高效的散热材料，提高芯片的热稳定性和散热能力。确保PCB布局合理，避免过热。4. **软启动电路**：在电路中添加软启动电路，通过逐步升高输入电压来减小初始浪涌电流。这样可以有效降低上电瞬间的瞬态过电压。5. **过冲抑制电路**：在DC-DC降压芯片的输出端添加TVS二极管或电阻电容滤波等方案，以抑制因负载突变引起的过冲电压。例如，可以采用5V-5.6V之间的TVS管子来防止过高的瞬时电压。6. **增加LDO稳压器**：在DC-DC降压之后增加一个LDO稳压器，进一步稳定输出电压，确保其在蓝牙芯片允许的工作电压范围内。7. **优化元器件选择与电路设计**：选用高质量的电解电容、合理的电感量以及足够的滤波电容等关键参数。同时，优化PCB布局，避免信号干扰和过载情况的发生。8. **完善保护机制**：加入过压、过流保护电路等措施，确保在异常情况下能够及时保护DC-DC芯片免受损害。通过检测电压、电流的变化情况，一旦超出设定范围，立即采取措施保护芯片。### 结论高压DC-DC降压芯片烧毁的问题可以通过多方面的改进来解决。从电路设计的角度出发，通过增加保护措施、优化元器件选择及完善电路布局等方法，可以有效提高电源电路的稳定性和可靠性。希望本文提供的解决方案能够帮助工程师们在实际应用中避免类似问题的发生，确保设备的正常运行和用户的安全。
