高电压输入降压芯片是什么？等你来解！

返回列表 来源：发布日期： 2024-10-31

在现代电子设备和系统中，高电压输入降压芯片扮演着至关重要的角色。这类芯片能够将较高的输入电压稳定转换为较低的输出电压，同时保持高效率和可靠性。本文将详细介绍高电压输入降压芯片的定义、应用领域、工作原理以及关键特性。

一、什么是高电压输入降压芯片？

高电压输入降压芯片是一种DC-DC转换器，专门设计用于将较高电压转换为设备所需的较低稳定电压。这些芯片广泛应用于需要从高电压源获取能量，并将其安全、高效地转换为适用于敏感电子组件的低电压的场景中。

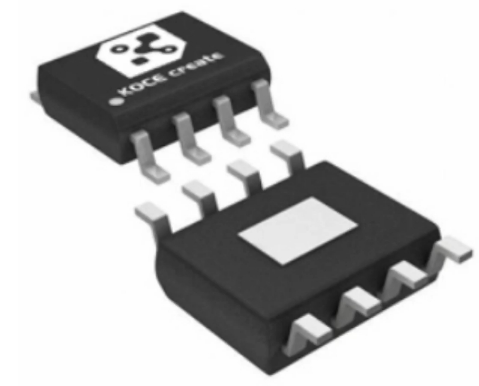

高电压输入降压芯片

二、应用领域

高电压输入降压芯片被广泛应用于多个领域，包括但不限于：

1. 电动汽车和混合动力汽车：在这些车辆中，电池通常提供高达100V的电压，而车载电子设备则需要较低的工作电压（如12V或5V）。降压芯片可以有效地进行电压转换，确保车载系统的稳定运行。
2. 工业自动化：许多工业设备需要在高压环境下操作，但控制系统往往只能承受较低的电压。使用降压芯片可以确保控制电路的安全和可靠性。
3. 电信设备：在电信基站等应用中，高电压输入降压芯片可以将不稳定的输入电压转换为稳定的工作电压，保证通信设备的正常运行。
4. 消费电子产品：随着便携设备对电池寿命的要求越来越高，降压芯片可以帮助优化电源管理，延长设备的使用寿命。

三、工作原理

高电压输入降压芯片通常基于开关转换技术，通过内部开关在高频下开启和关闭来控制电流流向电感器和电容器。这一过程允许芯片在不损失过多能量的情况下实现电压转换。基本的工作模式包括固定频率峰值电流模式控制，它通过比较反馈电压与内部参考电压来调整PWM信号的占空比，从而维持恒定的输出电压。此外，一些先进的模型还采用了多模式运作方式，以优化不同负载条件下的效率和性能。

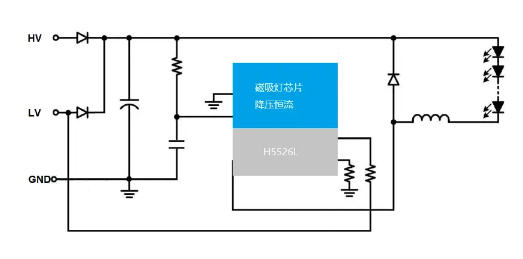

高电压输入降压芯片原理设计图

四、关键特性

1. 高效率转换：大多数高电压输入降压芯片声称具有高达96%的转换效率，这意味着更少的能量浪费和更低的热量产生。

2. 宽输入电压范围：这类芯片能够处理广泛的输入电压波动，从几十伏到几百伏不等，使其适用于多种不同的应用场景。

3. 多重保护功能：为了增强系统的安全性和可靠性，许多高电压输入降压芯片集成了过温保护、过流保护、短路保护等多种保护机制。

4. 恒压恒流输出：除了基本的电压调节外，一些高性能芯片还提供了恒流输出选项，这对于需要严格电流控制的应用程序来说非常重要。

5. 小型化封装：为了满足现代电子设备紧凑的设计需求，高电压输入降压芯片通常采用小型化的封装形式，如MSOP-10或ESOP8等。

五、结论

高电压输入降压芯片作为电源管理的关键组件，在现代电子设备中发挥着不可或缺的作用。它们不仅能够提供高效的能量转换解决方案，还能够通过各种保护措施确保系统的稳定性和安全性。随着技术的不断进步和市场需求的变化，我们期待看到更多创新的高电压输入降压芯片产品出现在市场上，以满足更加多样化的应用需求。
