降压型DC-DC转换器，通常称为BUCK转换器，是一种将输入高电压转换为较低输出电压的直流电源转换器。其核心组件包括开关管、电感、二极管和电容。通过控制开关管的导通与关闭状态，实现电压的高效转换，广泛应用于各种电子设备中。本文将详细阐述DC-DC降压电路的工作原理、主要元器件的功能及其选型要点。

一、BUCK电路的基本工作原理

BUCK转换器的核心思想是通过电感储能和释放能量来实现电压转换**。具体来说，当开关管导通时，电感储存电能，同时电容器充电；当开关管关闭时，电感通过续流二极管释放能量。这种交替过程形成了稳定的低电压输出。

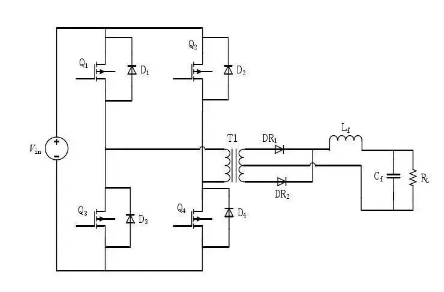

电动汽车DC转DC降压电路原理设计图

1. 开关管导通状态

当控制信号使开关管（通常为MOSFET或BJT晶体管）导通时，电流从输入电源经过电感L和负载RL。此时，电感L开始储存能量，并且由于电感的电流不能突变，电流线性增加，导致电感磁场增强。与此同时，电容器C开始充电并储存部分电能，以平滑输出电压波动。

2. 开关管截止状态

当控制信号使开关管截止时，由于电感自感作用产生的反向电动势迫使续流二极管VD导通，电感通过二极管释放能量，形成闭合回路。此时，电感中的电流减小，磁场逐渐减弱。而电容器C开始放电，补充负载所需的能量，保持输出电压稳定。这一阶段，输出电压靠电感和电容的共同作用来维持。

二、主要元器件的功能

1. 开关管S1

在BUCK电路中，开关管是核心组件之一，其导通与截止由外部控制信号决定。开关管的选择需要考虑其导通压降和最大电流承受能力。常见的开关管有功率MOSFET和BJT晶体管。

2. 电感L

电感在BUCK电路中起到能量储存与释放的关键作用。当开关管导通时，电感充电，储存能量；当开关管关闭时，电感通过续流二极管释放能量。电感值的大小直接影响到输出电压的稳定性和纹波噪声水平。较大电感值通常能提供更稳定的输出电压，但会增加电路体积和成本。

3. 二极管VD

二极管主要用于提供电路的反向路径，保证能量的正常流动。在开关管截止时，二极管允许电感继续导通形成闭环。不同类型的二极管在效率和损耗上存在差异，选择适合的二极管对于提升电路效率至关重要。

4. 电容C

电容在BUCK电路中用于平滑输出电压，减少电压波动。它在开关管导通时充电，在开关管关闭时放电。电容的容值越大，对输出电压的平滑效果越好。此外，电容还影响电路的动态响应速度和稳定性。

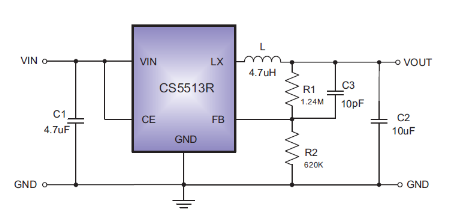

1A低功耗稳定芯片CS5513R设计的dc转dc降压电路原理图

三、元器件选型要点

1. 电感的选择

电感的选择应综合考虑电感值、电流承载能力和磁芯材料等因素。较大的电感值能提高输出电压的稳定性，但也会增加电路的体积和成本。电流承载能力要满足设计要求，避免因过载损坏。磁芯材料如铁氧体和磁性合金具有不同的特性，需要根据具体应用进行选择。

2. MOSFET的选择

在选择MOSFET时，需考虑其导通阻抗、耐压能力和最大电流等参数。MOSFET的导通阻抗越低，导通损耗越小，效率越高。同时，MOSFET的耐压能力必须高于输入电压的最大值，以防止击穿。

3. 二极管的选择

二极管的导通压降和反向恢复时间对电路效率有重要影响。肖特基二极管因其低导通压降和快速恢复时间，成为常用的选择。在高电流、低电压输出的场景下，同步整流技术也是一种提高效率的重要手段。

四、实际应用与注意事项

1. 应用场景

BUCK电路广泛应用于各类电子设备中，例如计算机主板、笔记本电脑、手机充电器等设备的稳压电源。其高效的电能转换特性使之非常适合作为电子设备的电源管理模块。

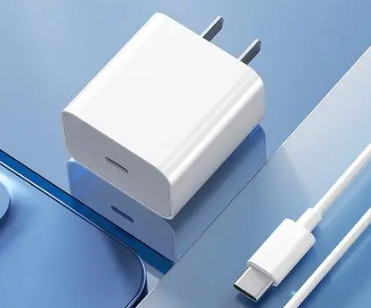

dc转dc降压BUCK电路在手机充电器的应用

2. 注意事项

设计和应用BUCK电路时，需特别注意以下几点：确保元器件的选型合理，以避免因过载或过热导致的设备损坏。注意电路布局和走线，以减少电磁干扰和功率损耗。针对高纹波噪声的环境，应采取适当的滤波和屏蔽措施。

通过对这些关键要素的深入理解和合理应用，能够有效设计出高效、稳定的DC-DC降压电路，满足各类电子设备的需求。
