探索dcdc降压芯片100v的秘密!
返回列表 来源: 发布日期: 2024-08-28

       在现代电子设备中,高效能源转换和管理是至关重要的。其中一种关键技术是直流-直流(DC-DC)降压转换器。特别是在高电压应用场景中,如电动汽车、太阳能逆变器等,高效的DC-DC降压芯片显得尤为重要。本文将重点介绍一种能够在100V电压下提供卓越性能的DC-DC降压芯片——dcdc降压芯片100V。


一、DCDC降压芯片100V的主要特性


这款DC-DC降压芯片采用了先进的开关电源技术,能够在输入电压范围较宽的情况下保持高精度和稳定的输出电压。同时,它还具有以下主要特性:

       (1)高效率:DCDC降压芯片100V采用高效的开关管和电感器设计,能在最小的损耗下实现高效率的能量转换。

       (2)超低噪音:通过优化电路设计,该芯片能够提供超低的运行噪音,即使在高负载条件下也能保持安静的工作环境。

       (3)良好的温度特性:DCDC降压芯片100V的工作温度范围广泛,能够在各种恶劣环境下稳定工作。

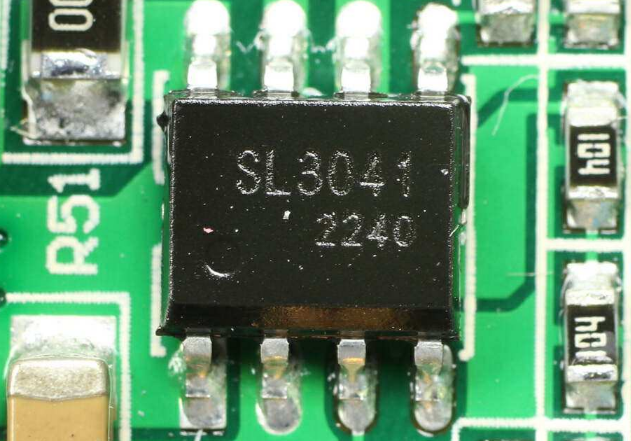

dcdc降压芯片100v型号SL3041


二、DCDC降压芯片100V的应用领域


由于其卓越的性能和广泛的应用领域,DCDC降压芯片100V主要应用于以下几个领域:

       (1)电动汽车:作为电动车的核心部件之一,DCDC降压芯片100V能够将电池的高电压转换为车辆所需的低电压,驱动电机和其他电子设备。

       (2)太阳能发电系统:在太阳能发电系统中,DCDC降压芯片100V可用于将多组光伏电池板产生的高压电网转化为适合家庭或商业用途的低压电源。

       (3)工业自动化:在工业自动化设备中,DCDC降压芯片100V可用于控制执行器的工作电压,提高设备的工作效率和稳定性。

       总的来说,DCDC降压芯片100V以其卓越的性能和广泛的应用领域,已成为现代电子设备中不可或缺的一部分。随着科技的不断发展和创新,我们有理由相信,这款芯片在未来会发挥更大的作用,为人类的生活带来更多的便利和效益。

本文标签: dcdc 降压 芯片
