大电流dcdc降压芯片20A车充解决方案
返回列表 来源: 发布日期: 2024-08-10

        随着科技的不断发展,电动汽车已经逐渐取代了传统的燃油汽车,成为了未来出行的新选择。然而,对于电动汽车来说,一个重要的问题是如何为其提供高效稳定的电力供应。这就引出了我们今天要讨论的主题:大电流DC-DC降压芯片20A车充。




首先,让我们来看一下什么是DC-DC降压芯片。


        简单来说,DC-DC降压芯片是一种能将直流电压转换为更高或更低电压的电子设备。在电动汽车的电力系统中,这种芯片被广泛用于将电池组中的低电压直流电转换为驱动电机所需的高电压直流电。而20A车充则是指这个芯片能够提供的最大电流为20A,足以满足大部分电动汽车的需求。


接下来,我们来看看为什么需要使用大电流DC-DC降压芯片20A车充。

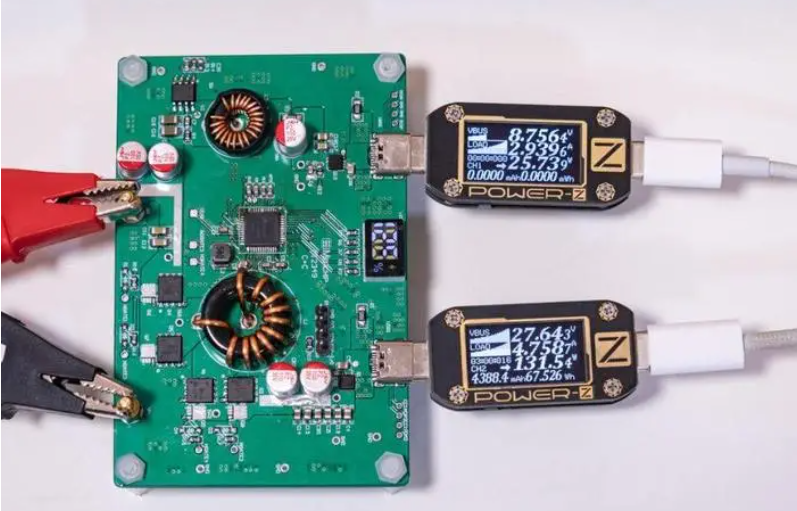

大电流dcdc降压芯片20A车充控制器NDP1340KC


        (1)电动汽车的电池组电压通常为400-800V,而驱动电机通常需要的电压则在150-450V之间。通过使用大电流DC-DC降压芯片,我们可以有效地将电池组的高电压降低到适合驱动电机的电压范围,从而提高能量转化效率。


        (2)随着电动汽车的普及,消费者对车辆的续航里程和充电时间也有了更高的要求。使用大电流DC-DC降压芯片不仅可以缩短充电时间,还可以增加电池组的使用次数,从而大大提高了电动汽车的实用性。


然而,尽管大电流DC-DC降压芯片具有许多优点,但我们在选择时也需要注意一些问题。

         例如,我们需要确保芯片的安全性能,以防止过充或过放导致的安全事故。此外,我们还需要考虑芯片的工作效率和稳定性,以确保它能在各种环境条件下都能正常工作。

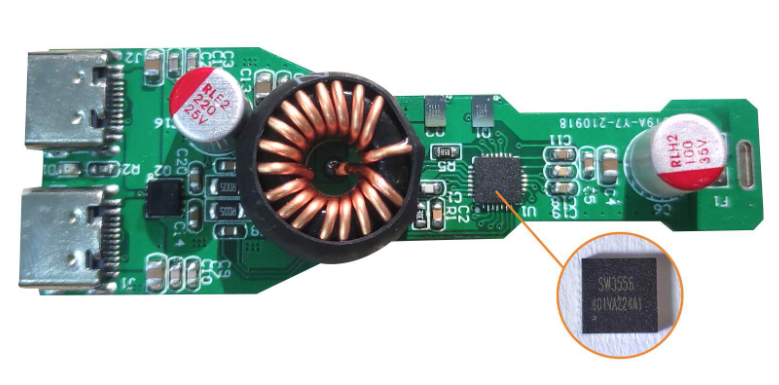

智融双口USB-C车充降压协议芯片SW3556支持140W输出


        总的来说,大电流DC-DC降压芯片是实现高效、稳定、安全的车充系统的关键部件。随着技术的不断进步,我们有理由相信,未来的电动汽车将会拥有更加先进、高效的充电解决方案。

本文标签: 电流 dcdc 降压 芯片 车充 方案
