在电子技术领域，DC-DC降压电路是一种常见的电源转换方式，广泛应用于各种设备中。它可以将输入的直流电压转换为所需的输出电压，以满足不同设备的电气性能要求。本文将详细介绍DC-DC降压电路的工作原理及其关键组成部分。

一、DC-DC降压电路工作原理
1. 基本原理
       DC-DC降压电路的基本原理是通过变换器将一个固定频率的直流电压(输入电压)转换为所需的可调输出电压(输出电压)。在这个过程中，输入电压通过开关管进行开关控制，从而实现对输出电压的调节。

2. 工作原理图
       下面是典型的DC-DC升压电路和降压电路的工作原理图。其中，左边是降压电路，右边是升压电路。可以看到，这两个电路都包含了一个开关管、一个电感器和一个二极管。

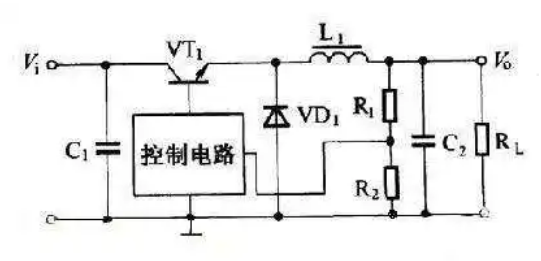

a) DC-DC降压电路

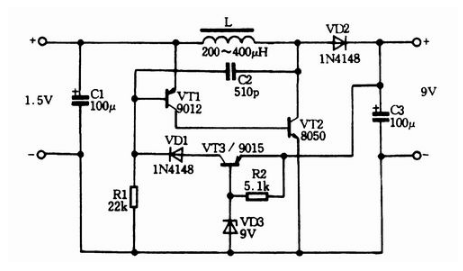

b) DC-DC升压电路

二、主要组成部分

1. 开关管
       开关管是DC-DC降压电路的核心元件，负责对输入电压进行开关控制。根据开关管的结构类型，可以分为晶体管、场效应管和绝缘栅双极型晶体管(IGBT)等。开关管的选择应考虑其最大承受电流、开关速度和体积等因素。

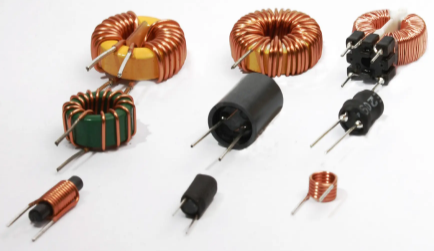

2. 电感器
       电感器是DC-DC降压电路中的储能元件，主要作用是储存能量并在开关管导通时释放，使输出电压平滑上升或下降。电感器的参数主要包括电容量、自感系数和工作频率等。

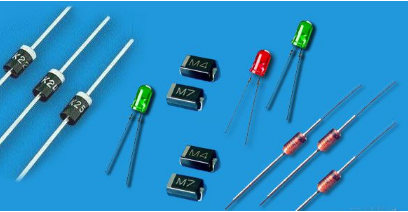

3. 二极管
       二极管是DC-DC降压电路中的保护元件，主要用于防止输出短路和过载。在降压电路中，二极管与电感器相连形成一个反向变阻器；在升压电路中，二极管与晶体管基极相连作为偏置电阻。

三、实际应用案例

1. 降压型DC-DC转换器：

       常用于手机、平板电脑等设备中，将3.7V左右的低电压升高到5V左右，以满足CPU和其他电子元件的工作需求。常见的降压型DC-DC转换器有LDO(低压差线性稳压器)和DCDC(直接直流-直流转换器)两种。

2. 升压型DC-DC转换器：

       常用于汽车电子、工业控制等领域，将高电压降低到所需的较低电压，以满足各种用电设备的电气性能要求。常见的升压型DC-DC转换器有升压型MOSFET(金属氧化物半导体场效应晶体管)和Boost升压变换器等。

总结
       本文详细介绍了DC-DC降压电路的工作原理及其关键组成部分，希望能帮助读者更好地理解和应用这一技术。在实际设计过程中，还需根据具体需求选择合适的元器件参数和拓扑结构，以实现高性能、高效率的电源转换。
