dcdc升降压电路原理
返回列表
来源:
发布日期: 2024-07-17
在电子技术领域,DC-DC升降压电路是一种常见的电源转换设计。它可以将一个较低的电压升高到所需的较高电压,或者将较高的电压降低到所需的较低电压。这种电路的工作原理基于电子开关的特性,通过控制开关管的导通和截止,来改变电路中的电流大小,从而实现电压的调节。以下是对DC-DC升降压电路原理的详细解析。
首先,我们需要了解什么是DC-DC升降压电路。简单来说,DC-DC升压电路是通过开关电源的方式,将输入的低电压升高到需要的高电压,而降压电路则是将高电压降低到需要的低电压。这两种电路都需要使用到电感、二极管和开关管等元器件。
接下来,我们详细解析DC-DC升降压电路的工作原理。在一个典型的DC-DC升压电路中,输入端连接一个交流电源,输出端连接一个负载。在电路的开始部分,开关管关闭,此时电感储存能量。当开关管打开时,电感开始释放能量,驱动电压升高。这个过程一直持续到达到设定的输出电压为止。

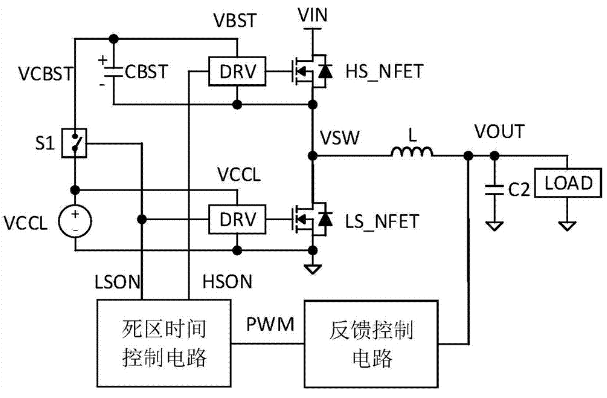

在DC-DC降压电路中,工作原理与升压电路相反。当输入电压高于设定的输出电压时,开关管关闭,电感开始吸收能量,使电压下降。这个过程一直持续到达到设定的输出电压为止。
总的来说,DC-DC升降压电路的工作原理主要是通过控制开关管的导通和截止,以及电感的能量储存和释放,来改变电路中的电流大小和电压水平。这种电路的设计和调整需要对电子技术有深入的理解,以确保其性能稳定、效率高、体积小。
