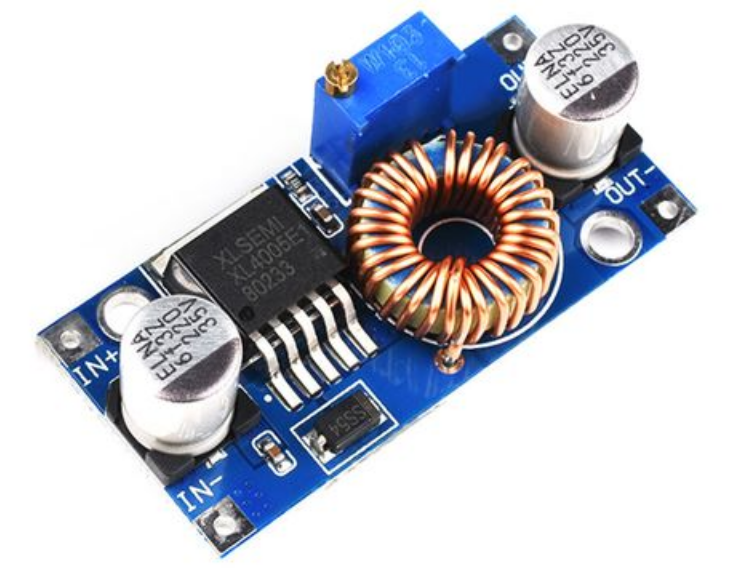

大功率5a dcdc降压模块XL4005是基于芯龙XL4005设计，是一款300KHz 32V 5A开关电流降压型DC-DC转换器。

       XL4005是一款高效降压型DC-DC转换器，固定300KHz开关频率, 可以提供最高5A输出电流能力，具有低纹波，出色的线性与负载调整率特点。XL4005内置固定频率振荡器与频率补偿电路，简化了电路设计。

XL4005芯片主要应用场景：

（1）LCD电视与显示屏

（2）数码相框

（3）机顶盒

（4）路由器

（5）通讯设备供电

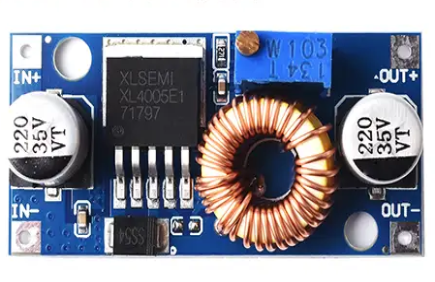

产品型号：dcdc降压模块XL4005（采用XL4005芯片设计的一款dcdc降压模块，适用于降压电路）

（1）输入电压：5-32V连续可调

（2）输出电压：0.8-30V

（3）输出电流：0-5A建议在3.5A内使用。

（4）输出功率：建议在75W内使用超过50W请加散热片。

（5）工作温度：-40~+85°C

（6）工作频率：300KHz

（7）转换效率：高达92%(效率与输入、输出电压、电流、压差有关)

（8）负载调整率：S(I)≤0.8%

（9）电压调整率：S(u)≤0.8%

（10）电源指示灯：无

（11）短路保护：有(限制电流8A)

（12）超温保护：有超温后自动关断输出)

（13）输入反接保护：无(如需要请在输入串入大电流二极管)

（14）产品尺寸：43.6mm*21.2*13(长*宽*高),定位孔中4mm*2

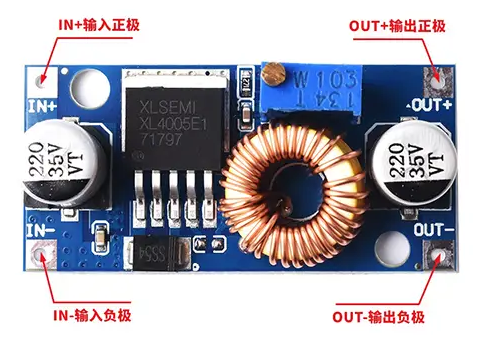

大功率5a dcdc降压模块XL4005产品接线说明示意图：
