朋友送了我一个快充头，刚用几天就彻底“歇菜”了。拆开一看，那颗小小的充电管理芯片，成了最可疑的对象。是它真的坏了，还是外围电路在“演戏”？如何精准地给一颗芯片“下诊断书”，而不只是凭感觉瞎猜？今天，我们不谈理论，直接进入实战，聊聊那些让专业工程师也竖起大拇指的硬核测试方法。

第一步：从“静”到“动”，建立基础认知

别急着通电。所有高明的诊断，都始于细致的“静默观察”。首先，拿起你的放大镜，仔细审视芯片本体。有没有肉眼可见的裂纹、鼓包，或者引脚处可疑的焦痕？一颗经历过“电刑”的芯片，表面往往藏不住秘密。接着，目光移向它的“左邻右舍”。检查那些紧密相连的电容是否漏液、电感是否烧毁变色、电阻有无异常。很多时候，“元凶”并非主角，而是配角。

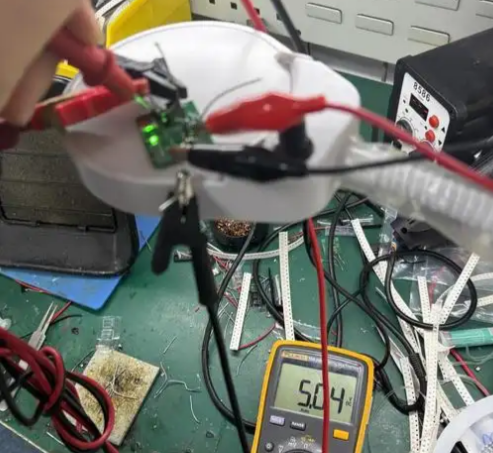

确认物理层面无虞后，用万用表进入“静态”电压探查。这是基本功，却也最易被忽略细节。给电路板接入标称电压，比如一个12V的适配器。分别测量芯片的输入引脚（VIN）和输出引脚（VOUT）。理想情况下，输入应稳定在12V，输出则应根据设计，可能是稳定的5V或9V。如果输出为零或剧烈波动，芯片内部电源管理核心可能已罢工。别忘了有些芯片设有基准电压引脚（VREF），测量其电压是否稳定在标称值（如1.2V），这是判断内部参考源是否健康的“听诊器”。

第二步：协议握手与带载能力，检验“实战沟通”

对于现代快充芯片，能否“听懂”并“执行”协议指令，是核心能力。这时，你需要一位“翻译官”——USB协议分析仪（如Power-Z系列）。将它串联在充电器和负载之间。接入一个支持PD或QC协议的设备（或电子负载），观察分析仪屏幕。它能清晰显示：握手是否成功？请求的20V电压是否如约输出？电流是否达到标称的5A？协议通信模块（常涉及CC1/CC2引脚）的故障，会直接导致这里“对话失败”。

握手成功，只算过了第一关。真正的考验在于“负重前行”。连接可编程电子负载，从轻载开始，逐步将电流拉升至芯片标称的最大值。同时，紧盯输出电压表。一个健康的芯片，即便在满载瞬间，电压跌落也应控制在极小的范围内（例如不超过5%）。如果在某个电流点电压突然“悬崖式”下跌，很可能意味着芯片的功率输出级或内部限流保护已存在问题。

第三步：深入肌理，温度与动态波形分析

芯片的“体温”，是其内部健康状态的直观反映。在空载和满载两种状态下，使用红外测温枪瞄准芯片表面。异常的高温（例如持续超过85°C）是一个强烈警报，可能指向内部MOS管击穿导致短路损耗剧增，或是驱动电路异常使得开关效率低下。但请注意，有些高效同步降压芯片（如采用SOP8-EP封装、底部带散热焊盘的型号），在设计良好的PCB上，即便处理12V转3.7V/2A这样的较大压差任务，依靠优秀的架构，温升也能控制在合理范围。

如果你想成为真正的“芯片外科医生”，示波器是你的“手术显微镜”。用它捕捉芯片关键引脚的动态波形。观察PWM控制信号的占空比是否平稳，能否随负载变化灵敏调节。对于同步降压型充电芯片，检查其高端和低端MOSFET的驱动波形是否干净、无振铃。波形畸变、时序混乱，往往是控制器失效或驱动能力不足的直接证据。对于工作频率在500kHz甚至MHz级别的芯片，验证其开关频率是否准确稳定，也至关重要，频率漂移可能导致滤波失效和效率下降。

第四步：模拟极端情况，验证保护机制的可靠性

一颗优秀的芯片，不仅是性能猛兽，更应是聪明的“保镖”。我们需要刻意制造一些“险情”，来检验它的保护本能。

首先是输入动态功率管理（DPM）测试。这个功能对于防止劣质或小功率适配器过载至关重要。操作方法很巧妙：使用一个输出能力有限的电源（比如一个老旧的5V/1A充电器）作为输入，却将芯片的充电电流设定值设为超过电源供电能力的2A。此时观察输入电压。一个具备正常DPM功能的芯片，会在输入电压被拉低至其设定阈值时，自动降低充电电流，从而稳住输入电压，避免电源进入过载保护而断电。这体现了芯片在复杂现实供电环境中的自适应智慧。

接着是输入过压保护（OVP）测试。缓慢调高可编程电源的输出电压，超过芯片的额定输入范围（例如，对于最大耐压15V的芯片，从12V逐步上调）。当电压升至保护点（如接近15V）时，芯片应立即停止充电，输出电流归零。这确保了在适配器异常或插错电源时，电池和设备的安全。

最后，别忘了充满截止与自动再充电测试。用电池模拟器模拟一个电压已达4.2V的“满电”电池接入系统，芯片应进入涓流充电或完全停止。随后，将模拟电压下调至再充电阈值（如4.0V）以下，芯片应能自动重启充电流程。这个循环验证了芯片管理电池生命周期的完整性。

第五步：终极对照法，让故障无处遁形

当所有指向性测试都出现疑点时，“替代法”是排除一切不确定性的终极武器。如果外围电路已被严格验证无误，那么找一颗同型号的良品芯片更换上去。如果功能立刻恢复，那么原芯片的“罪行”便确凿无疑。

在条件允许时，还可以进行更精细的“对比测试”。在断电状态下，用万用表对比测量故障芯片与良品芯片各引脚对地的电阻值；或在相同工作条件下，对比关键引脚的电压。细微的差异，往往就是故障的密码。

从冷静的目视检查，到严谨的电压测量，从复杂的协议对话到满载的压力测试，再从深入的波形洞察到极端的保护验证，最终以对比法一锤定音。这套由表及里、由静至动、由常规到极限的测试流程，构建了一个立体的诊断网络。它告诉我们，判断一颗充电管理芯片的好坏，从来不是某个单一测试能决定的，而是一次基于逻辑链条的系统性工程。下次再遇到“罢工”的充电器，不妨试着用这套方法论，像侦探一样，一步步揭开真相。或许，你也能从中体会到，硬件世界那份严谨而深邃的魅力。
