你有没有遇到过这种场景：同一根Type-C线，给手机充电飞快，给笔记本却慢得像在“保温”；换了个充电头，又突然满血复活。问题往往不在“线够不够好”，而在背后那套“谁听谁的、给多少电”的规则，以及执行规则的那颗关键芯片——PD协议芯片。

它不只是“快充芯片”四个字那么简单。它更像一个电力世界的翻译官、调度员和安全员：让不同品牌、不同设备之间，能用同一种语言谈判，然后把电稳稳送到该去的地方。

下面就用一个更贴近工程实现的视角，把PD协议芯片讲清楚。

一、先把概念立住：PD协议芯片到底是什么

PD协议芯片（Power Delivery）是一种基于USB-IF组织制定的通用充电标准的核心集成电路。它的核心价值有两点：

• 它能动态调节电压与电流：电压范围为5–20V，电流最高5A；

• 由此实现最高100W的电力传输能力。

这意味着，PD不是某一家厂商的“私有快充”，而是一套标准化的、可跨设备协作的规则体系。正因为标准统一，它打破了品牌私有快充协议的壁垒，成为跨设备兼容性非常强的解决方案。

一个直观例子是：像XSQ10这类芯片支持USB Type-C接口，能够兼容智能手机、笔记本电脑等各类终端设备。你看到的“一个充电器搞定多个设备”，本质上就是PD标准化带来的体验红利，而“把规则落地执行”的，正是PD协议芯片。

二、它在充电时干了什么：不只是“快”，而是“会判断、会协商、会保护”

很多人以为快充就是“把功率拉满”。但真实情况更像一场协商：设备要多少、充电器能给多少、线材能承受多少，得谈妥了再上。

PD协议芯片的关键能力，集中在三个层面。

1）多协议智能兼容：先识别，再匹配最优解

现实世界里，充电协议并不只有PD。PD协议芯片通常会支持多种主流协议，并通过优先级检测机制自动匹配最优方案，比如：PD3.1→QC→FCP。

也就是说，当你插上充电器那一刻，它会先“探一遍路”，看看两端共同支持什么，再选一个最合适的功率策略。以XSQ10芯片为例，它可以通过外部MCU动态切换5V/9V/12V电压档位，从而实现与不同充电器的功率适配。

这就是为什么同一个设备，换一个充电头会有不同表现：协议没谈拢，功率就上不去；协议谈拢了，电压电流档位匹配，速度自然就起来了。

2）动态电力管理：不是一口吃成胖子，而是“边充边调”

PD芯片会实时监测设备电量需求，通过高频转换电路提升能量传输效率，并采用同步整流技术降低能量损耗。

同时，它还会把安全放在同一张桌子上：集成温度传感器与过压/过流保护模块，确保充电过程安全稳定。快充“快”只是结果，“稳”和“可控”才是底层能力。

你可以把它理解成：它不是一根油门踩到底的车，而是一辆带自适应巡航的车——速度取决于路况、载重和安全策略。

3）双向通信与智能化控制：充电不是单向供电，而是数据交换

PD协议芯片通过USB-C接口实现设备与充电器的双向数据交换：协商充电功率、识别设备类型（手机还是笔记本电脑），并动态调整输出参数。

这点非常关键。因为一旦“能沟通”，快充就从粗放的“给电”，升级成精细的“按需供电”。设备不会盲目吃电，充电器也不会盲目输出，这就是PD生态能做大、兼容性强的底层原因。

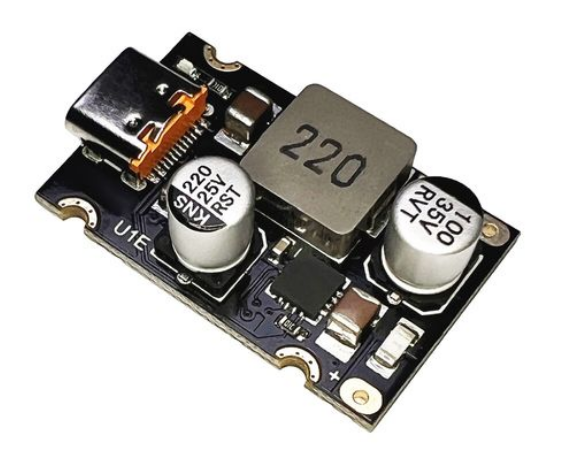

三、从硬件实现看：PD芯片内部大致由哪些模块撑起来

如果把PD协议芯片放到硬件视角，它不是单一功能块，而是一组围绕“电能转换 + 协议通信 + 安全控制”搭起来的系统。参考材料中给出的典型电路设计包含四大核心模块：

• 整流电路：将交流电转换为直流电，为后续处理提供基础；

• 高频转换电路：通过高频开关技术减少能量损耗，提升传输效率（典型效率>90%）；

• 协议输出电路：基于PD协议与设备通信，智能调节电压/电流；

• 同步整流电路：采用MOSFET替代传统二极管，降低导通损耗至毫欧级别。

这四块合在一起，才让PD“既能谈判，又能供电，还能把损耗压下去”。也因此你会发现：快充产品做得好不好，不只是协议栈写得漂不漂亮，更取决于电源链路的效率、热管理、安全保护这些硬功夫。

四、它为什么会成为行业“通用解”：应用场景已经铺开了

PD协议芯片的渗透，不是因为它概念高级，而是因为它在真实场景里解决了三个长期痛点：兼容、效率、安全。

1）消费电子：手机、笔记本的通用快充，已经是主战场

智能手机、笔记本电脑等设备已普遍采用PD协议芯片。材料中提到，快充方案可以做到“30分钟内充至50%电量”；并且在2025年，主流旗舰机型已标配100W PD快充技术。

这意味着PD不再是“某些高端配件才有”的功能，而是越来越走向标配化、基础设施化。

2）物联网与智能硬件：供电与数据走一根线，才是效率

在智能家居里，PD协议芯片可集成于蓝牙音箱、智能安防设备，实现快速供电与数据传输一体化；在医疗设备中，它用于便携式医疗仪器的快速充电与数据同步，提升设备续航能力。

这一类设备的共同点是：体积有限、续航敏感、使用频繁。PD的高效与标准化，让它们更容易在“可用、好用、长期稳定”之间找到平衡。

3）新兴拓展：车载多设备快充，甚至可能延伸到更大功率领域

材料提到，车载充电器通过PD芯片实现多设备同时快充；未来技术或将延伸至电动汽车充电桩领域。

当一个协议与芯片体系足够成熟，它就会自然向“更高功率、更复杂场景、更强兼容”扩张。PD的路线，就是从手机充电开始，把“电力协商”这件事做成通用能力。

五、接下来会怎么进化：功率、材料、生态三条线一起推

从材料给出的趋势看，PD协议芯片的演进方向很明确，基本沿着三条主线走：

• 超高功率突破：向240W功率发展，以满足游戏本、工作站等高性能设备需求；

• 小型化与集成化：采用GaN（氮化镓）等新材料，缩小芯片体积并提升能效；

• 跨技术融合：推动PD协议与无线充电、反向充电技术的深度整合，构建全场景充电生态。

你会发现，这不是单点升级，而是一整套“从供电到体验”的系统升级：更大的功率覆盖更多设备，更高的能效减少发热与体积，更强的融合让用户少带充电器、少想兼容问题。

PD协议芯片真正厉害的地方，不是把电“送得更猛”，而是把“标准化、智能协商、高效转换、安全保护”做成一颗可落地的核心引擎。它让充电从品牌割裂走向通用协同，也让快充从“玄学兼容”走向“可预期体验”。

你平时最想解决的充电问题是什么：同一套充电器多设备兼容、发热控制，还是快充速度不稳定？留言说说你的真实场景，我可以按你的使用习惯，把“怎么选更不踩坑”这件事再拆开聊。
