充电器3862芯片各管脚功能
返回列表 来源: 发布日期: 2026-05-05

当一款电动车充电器在桌上静卧,而你的万用表表笔悬在半空时,所有焦灼的目光最终都会聚焦在那个小小的八脚芯片上。对于维修师傅来说,它不是一个简单的黑色方块,而是整块开关电源板的心脏与大脑。市场上一提到充电器电路,UC3842这个名字就如同一道标准答案。那么,我们今天要深入探讨的这颗被提及为“3862”的电源管理芯片,究竟是怎样的存在?它的每个管脚背后,又隐藏着怎样的能量与控制逻辑?

从维修台的视角看,所有复杂电路都可以被拆解为若干关键连接点,芯片引脚正是其中最精密的那些节点。以常见的3842芯片为例,其内部集成了从振荡器到误差放大器,再到图腾柱输出电路的一整套脉宽调制系统。当我们谈论“3862”,实际上很多时候是维修师傅们在实战中对这类电流控制型PWM芯片的代称。理解它,就等于掌握了绝大多数电动车充电器故障的检修脉络。

管脚布局与核心定义:从圆点开始定位

面对一块贴片式封装的芯片,第一要务是正确识别引脚。通常,芯片表面有字符的一面朝向自己,标记圆点或缺口的一端朝左。此时,左侧第一排从左至右依次为第1至第4脚;第二排则需从右往左数,分别是第5至第8脚。这个顺序一旦弄错,后续所有测量和推理都将失去意义。

  • 第1脚(COMP):补偿端。这是误差放大器的输出引脚,常通过外接RC网络来补偿反馈环路,确保电源稳定工作。在某些简化设计的电路中,反馈电压也可能直接引入此脚,此时第2脚会接地。

  • 第2脚(VFB):电压反馈输入端。它是误差比较器的负端,内部会与一个精密的2.5V基准电压进行比较。充电器的输出电压采样信号,正是通过光耦等隔离器件送到此脚,从而动态调整PWM占空比,实现稳压。它是决定输出电压是否精准的关键。

  • 第3脚(ISENSE):电流检测端。此脚连接至电流检测比较器,用于实时监测开关管(MOSFET)的源极电流。一旦电流超过设定阈值,芯片会立即关断输出,保护功率管免受过流损坏。这是电源芯片重要的保护功能之一。

  • 第4脚(RT/CT):定时端。外接一只电阻和一只电容到地,即可与芯片内部振荡器共同决定开关频率。改变此脚外接元件的数值,就能改变电源的工作频率。

  • 第5脚(GND):接地端。所有信号的公共参考点,必须保证良好的接地通路。

  • 第6脚(OUTPUT):输出端。这是图腾柱式输出级,直接驱动外部的MOSFET开关管。它输出的PWM脉冲宽度,直接控制了开关管的导通时间,进而决定了能量传递的多寡。

  • 第7脚(VCC):电源端。芯片的“生命线”。其供电电压范围通常在10V至30V之间,典型启动电压约为16V。在常见的3842充电器电路中,启动过程往往依赖连接在高压直流总线(300V电容正极)与第7脚之间的一组高阻值启动电阻。一个经典的案例描述是:第七脚通过六个标注为“104”(即100K)的贴片电阻(两两并联后再三组串联,总阻值150K)连接到300V滤波电容的正极,以获取初始启动能量。待电源正常工作后,再由辅助绕组通过整流电路为其提供持续的供电。

  • 第8脚(VREF):基准电压输出端。芯片内部产生一个精密的5V电压从此脚输出,非常稳定。这个电压常用来为外部误差放大器(如TL431)或光耦提供偏置电源,是反馈控制环路的“标准尺”。

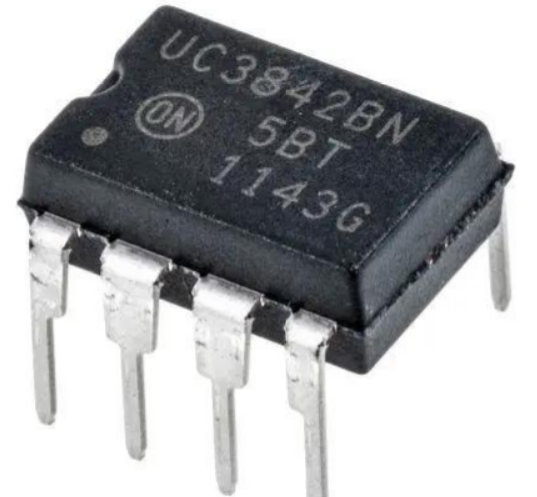

充电器3862芯片各管脚功能

工作逻辑与维修实战的结合

了解了每个管脚的定义,维修就变成了有据可依的逻辑推演。当你面对一个无输出的充电器,可以遵循一套清晰的排查路径:

首先,确认高压部分(整流滤波后的300V直流电)是否正常。如果正常,紧接着就要检查芯片的第7脚VCC电压。用万用表测量,看它是否达到了16V以上的启动门槛。如果电压为0或极低,最大的嫌疑就是那组串联的启动电阻开路——这也是3842/3862电源中最常见的故障点之一。

如果VCC电压正常,接着测量第8脚。一个稳定的5V输出,是芯片内部电路正常工作的首要标志。如果没有5V基准,芯片本身损坏的可能性就大大增加。

接下来,观察第4脚相关的振荡电路是否起振(可通过示波器或间接方法判断),以及第6脚是否有PWM脉冲输出。没有输出,则需检查电流检测(第3脚)电压是否异常触发保护,或者反馈环路(第1、2脚)是否存在问题导致芯片锁死。

细微差异中的电路智慧

值得注意的是,虽然核心功能一致,但不同厂家、不同功率等级的充电器,其3842外围电路可能存在巧妙的变化。比如电压反馈的接法:有的设计将反馈信号直接送入第1脚,第2脚接地;而更常见的电动车充电器电路,则是通过光耦将反馈信号送至第2脚,同时光耦的另一端可能连接第7脚VCC或第8脚VREF来获取工作电压。这些细微的差异,体现了工程师在稳定性、成本和响应速度之间的不同权衡。

维修的精髓,不仅在于记住每个引脚的定义,更在于理解这些定义如何在动态的电路中相互作用。从启动电阻的涓涓细流为芯片注入第一股能量,到基准电压的稳定建立,再到反馈环路与PWM输出的精密调控,最后通过电流检测实现实时保护——每一个环节都环环相扣。

当你下一次再拆开一个沉默的充电器,不妨静下心来,对照这些管脚功能,像侦探一样梳理电流的路径与逻辑的信号。那颗小小的八脚芯片,不再是电路板上的一个神秘符号,而是一张写满了故障密码与修复密钥的清晰地图。掌握了它,你就掌握了让无数台充电器重获新生的那把关键钥匙。
