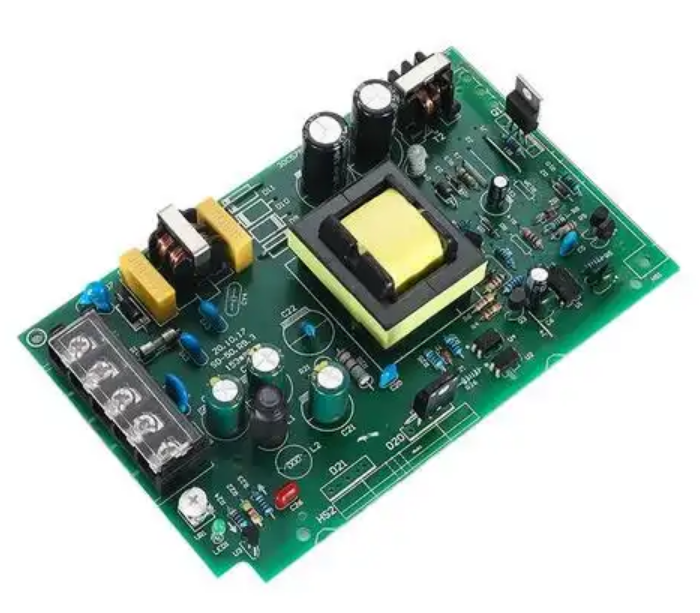

在现代电子设备开发中，DC-DC降压电路的设计失误往往会导致芯片烧毁这类"硬件癌症"。当工程师发现语音芯片HLK-V20在5V供电下被烧毁时，示波器显示的电压波形揭示了问题根源——BUCK电路输出的尖峰电压如同突如其来的浪涌，瞬间击穿芯片的防御机制。这种致命缺陷不仅存在于低成本方案中，某些严格按照规格书搭建的电路也会因设计盲区导致系统性崩溃。

输入电压波动：看不见的电路杀手

半导体工艺的精密性决定了芯片对供电质量的敏感度。当LM2576这类开关电源的输入电压剧烈波动时，电感储能释放形成的反向电动势会在输出端制造出远超标称值的电压尖峰。这种现象就像洪水冲击堤坝，常规的滤波电容若容量不足或ESR（等效串联电阻）过高，相当于堤坝存在裂缝，无法有效吸收能量冲击。某次产品量产中，设计团队发现船型开关触点弹跳引发的瞬时高压，竟能同时烧毁DC-DC芯片、LDO和MCU，揭示了输入端口保护电路的重要性。

PCB布局陷阱：毫米级误差的蝴蝶效应

芯片规格书标注的典型电路接法，往往隐藏着需要因地制宜的细节。某项目案例显示，当功率地（PGND）与信号地（AGND）的汇接点距离电感仅3mm时，开关噪声会通过地平面耦合到反馈网络，导致稳压环路产生高频振荡。这种寄生效应如同在平静湖面投入石子，引发的涟漪会破坏整个系统的稳定性。合理的地平面分割和关键路径的星型布线，相当于在噪声传播路径设置"隔音墙"。

选型迷思：参数匹配的精度游戏

芯片手册标注的5V/3A输出能力，在实际应用中需要结合降额曲线解读。当环境温度超过45℃时，某款DC-DC芯片的实际持续带载能力会骤降至1.8A，若强行驱动2A负载，芯片结温将在15分钟内突破150℃的安全阈值。这就像让运动员戴着呼吸面具参加马拉松，必然引发系统崩溃。工程师需要特别关注SOA（安全工作区）曲线和热阻参数，预留至少30%的功率余量。

瞬态响应的双刃剑特性

现代DC-DC控制器追求快速负载响应时，可能引入新的风险。某型号芯片在应对负载阶跃变化时，补偿网络设计不当会导致输出电压出现过冲现象。这种现象如同急刹车时的惯性前冲，虽然能快速恢复稳压，但瞬间的电压过冲可能达到标称值的120%。加入前馈电容或调整误差放大器增益，相当于给控制系统加装"液压缓冲器"。

电磁兼容性的隐藏成本

EMI滤波器设计不当引发的谐振问题，可能通过辐射耦合影响芯片工作。某智能设备在通过CE认证时，发现30MHz频段的辐射噪声会干扰PWM控制器的死区时间设定，导致上下管直通短路。采用铁氧体磁珠与Y电容组合的π型滤波器，配合屏蔽电感布局，可将此类风险降低70%。

在解决HLK-V20语音芯片烧毁的案例中，工程师最终通过三个关键改进实现稳定：在输入端增加TVS瞬态抑制二极管吸收浪涌，将输出滤波电容更换为低ESR的钽聚合物电容，并在反馈回路并联47pF相位补偿电容。这三重防护体系如同给精密电路穿上防弹衣，使电压波动幅度从±8%压缩到±1.5%以内。这些经验证明，可靠的DC-DC设计需要建立系统化思维，将每个技术细节都视为影响全局的关键变量。
