在电子设备的世界中，电源如同人体的心脏，为整个系统提供源源不断的动力。而在众多电源管理方案中，将12V电压转换为5V的降压芯片7805，凭借其稳定性和易用性，成为了众多工程师和电子爱好者的首选。今天，我们就来深入探讨一下这款经典而实用的降压芯片——7805。

一、7805降压芯片的基本特性

7805是一款三端稳压集成电路，属于线性稳压器的一种。它的主要功能是将较高的输入电压（如12V）稳定地转换为5V的输出电压，为电子设备提供稳定的电源支持。

• 固定输出电压：7805的输出电压固定为5V，这在许多需要稳定5V电源的电子设备中非常有用，如单片机系统、传感器模块等。

• 宽输入电压范围：7805能够在较宽的输入电压范围内工作，通常为7.2V到25V，这使得它在多种电源环境下都能稳定工作。

• 内置保护电路：7805内部集成了过流保护、过热保护和过压保护等功能，能够有效防止因外部异常情况导致的芯片损坏。

• 简单易用：7805采用三端设计，只需连接输入、输出和地三个引脚，即可实现电压转换，外围电路简单，使用方便。

二、7805的工作原理与应用场景

7805的工作原理基于线性稳压技术，通过内部的调整管和参考源，将输入电压降低并稳定在5V输出。这种技术虽然效率相对较低，但具有结构简单、成本低、输出电压稳定等优点。

在实际应用中，7805广泛用于各种需要5V电源的电子设备中，如：

• 单片机系统：许多单片机（如51系列）需要稳定的5V电源才能正常工作，7805正好满足这一需求。

• 传感器模块：各种传感器模块通常需要稳定的电源供电，7805能够为其提供可靠的5V电源。

• 小型电子产品：如电子钟、玩具、充电器等，这些产品对电源的稳定性要求较高，7805能够提供稳定的电压输出。

•


三、7805的典型应用电路

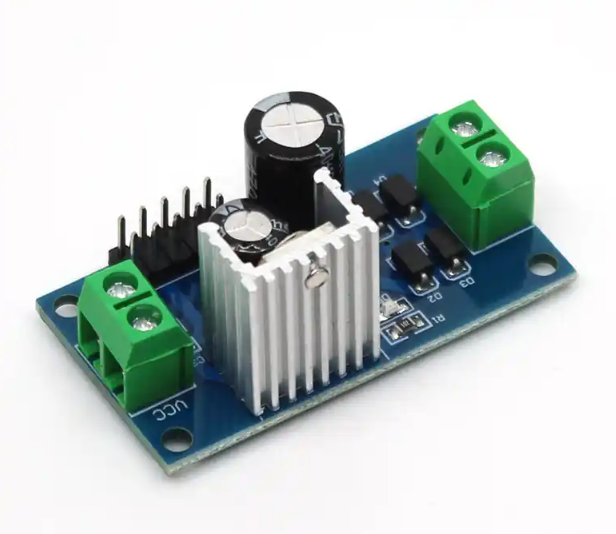

7805的应用电路非常简单，通常只需几个额外的元件即可构成一个完整的稳压电源。以下是一个典型的7805应用电路：

• 输入电容（C1）：用于滤除输入电压中的纹波，通常选用10μF到100μF的电解电容。

• 输出电容（C2）：用于平滑输出电压，减少负载变化时的电压波动，通常选用10μF到100μF的电解电容。

• 散热片：当输出电流较大时，7805可能会发热，因此需要为其安装散热片，以确保芯片的正常工作。

四、7805的优势与局限性

优势：

• 稳定性高：7805能够提供非常稳定的5V输出电压，适合对电源稳定性要求较高的应用。

• 成本低：作为一款经典的稳压芯片，7805的价格非常低廉，适合大规模应用。

• 使用方便：无需复杂的外围电路，只需简单的连接即可实现电压转换。

局限性：

• 效率较低：由于采用线性稳压技术，7805的效率相对较低，尤其是在输入电压与输出电压差距较大时。

• 功率限制：7805的最大输出电流通常为1A左右，不适合大功率应用。

五、7805的替代方案与未来发展

虽然7805在许多应用中表现出色，但随着电子技术的发展，一些更高效、更灵活的电源管理方案也逐渐出现。例如：

• 开关稳压器：如PW2163等开关稳压器，具有更高的效率和更宽的输入电压范围，适合对效率要求较高的应用。

• DC-DC转换模块：这些模块通常集成了完整的电源管理功能，能够提供更高的功率和更灵活的电压输出。

尽管如此，7805凭借其简单、稳定和低成本的特点，仍然在许多领域保持着广泛的应用。未来，随着电子技术的不断进步，我们期待看到更多高效、灵活的电源管理方案，但7805作为一款经典芯片，其地位依然不可替代。

六、总结

7805作为一款经典的12V转5V降压芯片，凭借其稳定性、易用性和低成本，在电子设备中得到了广泛应用。无论是单片机系统、传感器模块，还是小型电子产品，7805都能够为其提供稳定的5V电源支持。虽然在一些高效率、高功率的应用中，7805可能不是最佳选择，但在大多数日常应用中，它仍然是一款值得信赖的电源管理解决方案。
