5v转3.3v稳压芯片
返回列表 来源: 发布日期: 2025-06-13

您的手机充电时,充电器输出5V直流电,但手机内部处理器、存储芯片却工作在更低的3.3V甚至更低电压。这背后默默工作的关键角色,正是**5V转3.3V稳压芯片**。作为现代电子设备中*不可或缺的能量转换桥梁*,它为日益普及的低压高速器件提供了稳定、可靠的"生命线"。

**为何5V转3.3V成为刚需?**

早期数字电路普遍采用5V逻辑电平,但随着芯片制程工艺的飞速进步,半导体器件尺寸不断缩小,其工作电压也相应降低。**3.3V**凭借在功耗控制、集成密度和速度上的显著优势,已成为微控制器(如STM32、ESP32)、各类存储器(SDRAM、Flash)、传感器及通信模块(Wi-Fi、蓝牙)的*主流供电电压*。当系统存在5V输入源(如USB端口、老式电源适配器或某些总线电压),高效可靠的**5V转3.3V电源转换**便成为电路设计的核心环节。

**主流5V转3.3V稳压芯片类型**

1. **LDO(低压差线性稳压器)**

* **原理:** 如同一个智能的可调电阻,通过调整内部调整管压降,将输入与输出电压的差值转化为热量消耗掉,输出纯净、低噪声的电压。

* **特点:**

* **电路简单,成本低:** 外围通常只需输入/输出电容。

* **输出纹波极小:** 适用于对噪声敏感的模拟电路、射频模块。

* **响应速度快:** 对负载瞬态变化响应佳。

* **关键考量:** **压差**是核心指标。**AMS1117-3.3、LM1117-3.3** 等经典LDO在5V输入转3.3V输出时,压差(Vin - Vout)通常需大于1V,这意味着输入电压需**稳定高于4.3V**。若输入电压波动或压差不足,输出将无法稳压。同时,**转换效率≈ Vout/Vin**(此处约66%),输入输出压差越大、负载电流越大,发热越严重。

* **适用场景:** 输入电压稳定且高于4.3V、输出电流中等或较小(<1A)、对噪声和纹波要求苛刻、成本敏感的应用。

2. **开关稳压器(DC-DC转换器)**

* **原理:** 利用电感、电容等储能元件,通过功率开关管(MOSFET)的高速导通与关断,配合二极管或同步整流管,以**高频开关方式**实现能量传递和电压变换,效率远高于LDO。

* **特点:**

* **高效率(通常>85%-95%):** 显著降低功耗和发热,尤其在大电流或压差大的场景下优势巨大。

* **输入电压范围宽:** 很多**开关稳压芯片**(如**MP1584、LM2596-ADJ**)支持宽范围输入(如4.5V至几十伏),轻松应对5V输入波动。

* **可升压/降压/升降压:** Buck(降压)拓扑专为5V转3.3V设计。

* **关键考量:** 电路相对复杂,需要电感、续流二极管(或同步整流)、输入/输出电容,成本较高。开关动作会引入**开关噪声和电磁干扰(EMI)**,需精心布局布线和滤波。

* **适用场景:** 输入电压波动大、压差大、输出电流较大(>500mA)、追求高效率、对空间散热要求高的应用。

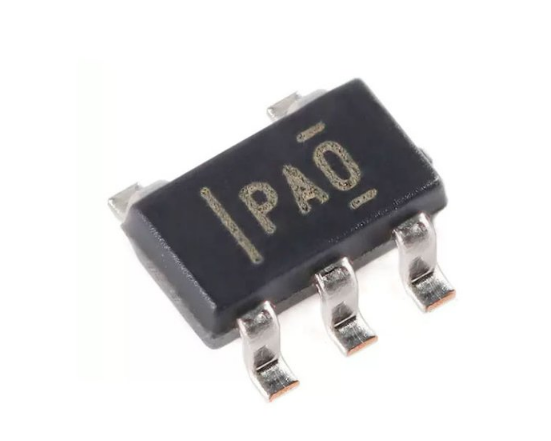

5v转3.3v稳压芯片

**精准选型:关键参数决定成败**

面对琳琅满目的5V转3.3V稳压芯片,如何选出最合适的?需综合考量:

* **输入电压范围(Vin):** 确认芯片能否覆盖实际输入电压范围(如USB供电可能的4.75V-5.25V)。

* **输出电流需求(Iout):** 计算负载最大电流并留有余量(如20%-50%)。

* **效率(η):** 大电流或电池供电应用,**高效率开关稳压方案是首选**;小电流且压差小,LDO效率可接受。

* **压差(Dropout Voltage):** 对LDO至关重要,确保最小输入电压满足要求。

* **静态电流(Iq):** 电池供电设备需关注芯片自身待机功耗。

* **噪声与纹波:** 射频、高精度ADC等应用需优先考虑LDO或低噪声开关稳压器。

* **封装与散热:** 大电流应用需关注封装热阻和散热设计,必要时选带散热焊盘的封装。

* **成本与BOM复杂度:** LDO方案通常更简单、成本更低。

**设计应用:细节决定稳定性**

* **电容选择:** 严格按芯片手册推荐选用**低ESR电容**,容量和耐压值要足够。输入电容吸收输入电流脉冲,输出电容提供瞬时电流并滤除噪声。**陶瓷电容**通常是首选。

* **布局与布线:**

* 功率回路(输入电容->芯片->电感->输出电容->地)路径**尽量短而宽**,减小寄生电感和电阻。

* 反馈电阻网络靠近芯片FB引脚布线,远离噪声源。

* 对于开关稳压器,**地平面设计**至关重要,采用星型单点接地或划分模拟/功率地。

* **散热设计:** 预估芯片功耗(LDO: Pd = (Vin - Vout) * Iout;开关式需查手册或计算),确保芯片结温在安全范围内。必要时增加散热铜箔或散热器。

* **使能与保护:** 利用使能引脚(EN)控制上下电时序;关注芯片内置的过流保护(OCP)、过热保护(OTP)等是否满足系统安全需求。

从为单片机可靠供电,到确保传感器数据精准采集,再到驱动无线模块稳定通信,**5V转3.3V稳压芯片**作为能量传递的精密枢纽,其性能优劣直接关乎整个电子系统的稳定与高效。理解LDO与开关稳压器的核心差异,掌握选型要点并注重设计细节,是驾驭这一关键元器件,打造高效、可靠电子设备的基石。
