同步整流芯片工作原理图
返回列表 来源: 发布日期: 2025-06-03

在现代电子设备追求小型化、高效率的浪潮中,**同步整流芯片**如同一位幕后英雄,默默优化着电源管理系统的每一次能量转换。不同于传统的二极管整流,同步整流技术通过巧妙地利用MOSFET管的低导通电阻特性,实现了电能转换效率的显著提升。今天,让我们一同揭开同步整流芯片工作原理图的神秘面纱,探索其背后的科技魅力。

## 一、同步整流芯片:效率革新的基石

在电源设计领域,每一丝能源的损耗都是对性能极限的挑战。传统整流方式因二极管正向压降的存在,不可避免地造成了能量损失。而**同步整流芯片**则另辟蹊径,采用一对互补控制的MOSFET管(一个负责正向电流,另一个负责反向续流),在开关电源的不同工作阶段动态切换,几乎消除了整流过程中的电压降,从而大幅提升了整体转换效率。这一创新不仅减少了热量产生,还为设备的紧凑设计提供了可能。

## 二、工作原理图:精妙布局的艺术

深入**同步整流芯片工作原理图**,我们可以看到几个关键组件的协同作用:

- **MOSFET对**:作为核心,它们根据电路状态交替导通,确保电流始终以最低损耗路径流动。

- **控制逻辑单元**:智能监测输入输出电压、电流方向等参数,精准控制MOSFET的开关状态,实现无缝切换。

- **驱动电路**:为MOSFET提供足够的栅极驱动信号,保证快速响应与低阻抗运行。

- **保护机制**:过流、过热保护等,确保芯片在异常情况下安全关闭,延长使用寿命。

通过这张原理图,我们可以直观理解同步整流技术如何巧妙规避传统整流的短板,实现高效能转换。

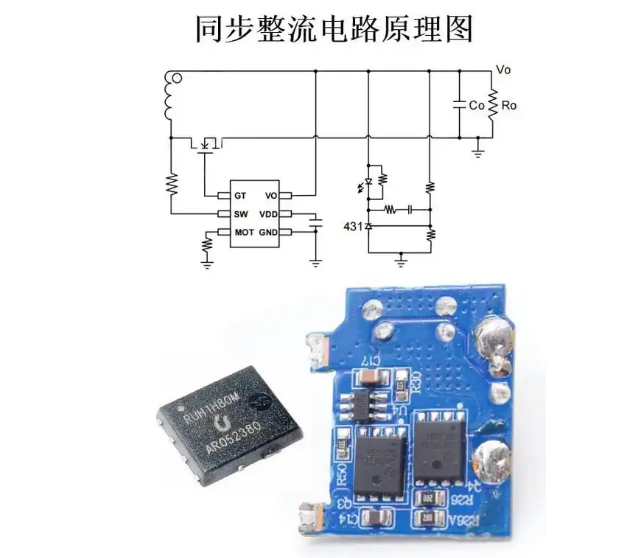

同步整流芯片工作原理图

## 三、关键技术解析:效率与控制的平衡

**自适应控制策略**是同步整流芯片高效运作的秘诀之一。它能够根据负载变化自动调整MOSFET的开关频率和占空比,确保在不同工况下都能保持最优效率。此外,先进的**电流检测技术**和**门极驱动优化**进一步降低了开关损耗,提升了系统的稳定性和响应速度。

值得一提的是,**同步整流芯片**往往集成了多种保护功能,如软启动、短路保护、过温关闭等,这些设计不仅保障了芯片自身的安全,也提高了整个电源系统的可靠性。在这样的精密控制下,电能转换效率得以接近理论极限,为绿色节能做出了实质性贡献。

## 四、应用实例:从理论到实践的跨越

无论是智能手机、笔记本电脑中的电池管理系统,还是电动汽车、数据中心的大型供电设施,**同步整流芯片**的身影无处不在。以手机快充技术为例,正是得益于高效的同步整流方案,才能在更短的时间内安全充入更多电量,同时减少充电过程中的能量浪费和发热问题。这不仅是技术进步的体现,更是用户体验升级的关键所在。

综上所述,**同步整流芯片工作原理图**背后蕴含的是一系列精密设计与技术创新的结合。它不仅代表了电源管理领域的一次重大飞跃,也为电子设备的能效提升开辟了新的路径。随着技术的不断演进和市场需求的持续增长,我们有理由相信,同步整流技术将在未来的能源转型与可持续发展中扮演更加重要的角色。
