在现代电子设备设计中，电源管理芯片如同“心脏”般为系统提供稳定能量，而低功耗DC-DC降压芯片因其高效节能的特性，成为便携设备、物联网终端等场景的首选。这类芯片能将较高的输入电压转换为较低的输出电压，同时最大限度减少能量损耗，延长设备续航。以下是关于低功耗DC-DC降压芯片的深度解析。

低功耗DC-DC降压芯片的核心原理

其工作原理类似于“智能水阀”：通过高频开关（MOSFET）快速通断，将输入电压切割成脉冲，再经电感和电容滤波输出平滑的直流电压。关键优势在于采用PWM（脉宽调制）或PFM（脉冲频率调制）技术，动态调整开关频率以匹配负载需求。例如CS5515R芯片，通过PWM/PFM自动切换控制占空比，在2.5-9.5V输入范围内实现高效率转换，同时保持低纹波（输出波动小）和大电流输出。这种设计使得芯片在轻负载时自动降低功耗，如同汽车在拥堵路段切换节能模式。

主流低功耗DC-DC降压芯片类型与代表型号

根据应用场景的不同，低功耗降压芯片可分为三类：

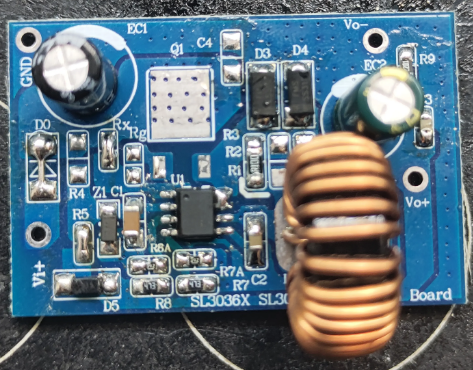

1. 高压大电流型：适合工业设备或车载电子，例如支持100V输入、10A输出的降压芯片，采用先进低功耗设计，在高压环境下仍能保持高能效和低温升，如同“重型卡车”般可靠。

2. 宽电压通用型：以TI的LMR14030为例，兼顾宽输入范围和高转换效率，常用于智能家居中控或医疗设备，其低静态电流（待机功耗极低）特性尤其适合需长期待机的设备。

3. 微型集成模块：如部分国产晶丰明源芯片，将电感和控制电路封装成微小模块，可直接焊接在PCB上，节省空间，适用于TWS耳机等穿戴设备。

4.


选型关键指标与场景化建议

选择低功耗DC-DC芯片时，需关注以下参数：

• 转换效率：好比“燃油经济性”，优质芯片如LMR14030在典型负载下效率可达95%以上，显著减少能量浪费。

• 静态电流：决定设备待机时长，物联网传感器通常要求芯片静态电流低于10μA。

• 纹波系数：如同“水流稳定性”，音频设备需选择纹波低于50mV的型号以避免噪声干扰。

• 封装尺寸：穿戴设备优先选择SOT-23等超小封装，而工业场景可接受更大封装以增强散热。

典型应用场景与技术趋势

在智能水表、GPS追踪器等电池供电设备中，低功耗DC-DC芯片通过“按需供电”机制，将传统方案续航从数月提升至数年。例如采用PFM模式的芯片，在设备休眠时仅维持微安级电流，唤醒后瞬间切换至全功率输出。未来技术将向更高集成度发展，如将ADC、温度保护等功能集成至单芯片，同时GaN（氮化镓）材料的应用有望进一步降低开关损耗。

通过合理选型与电路设计，低功耗DC-DC降压芯片能成为电子设备“绿色能源”的核心支柱，在性能与功耗间实现精妙平衡。
