## **为什么车充电源管理芯片如此重要？**

在现代生活中，车载充电器（车充）已成为车主不可或缺的配件。无论是为手机、平板还是其他电子设备充电，车充的稳定性和效率都至关重要。而这一切的核心，离不开**车充电源管理芯片**的高效控制。那么，这种芯片究竟如何工作？又该如何正确使用？本文将为您详细解析。

---

## **一、车充电源管理芯片的基本原理**

车充电源管理芯片（Power Management IC, PMIC）是车载充电器的“大脑”，负责将汽车点烟器或USB接口的12V/24V直流电转换为适合电子设备使用的5V或其他电压。其核心功能包括：

1. **电压转换**：通过DC-DC降压或升压电路，将输入电压调整为设备所需电压。

2. **电流调节**：智能匹配设备充电需求，避免过充或欠充。

3. **保护机制**：包括过压保护（OVP）、过流保护（OCP）、短路保护（SCP）等，确保充电安全。

*例如，常见的车充芯片如**TI的TPS系列**或**MPS的MP系列**，均采用高效同步整流技术，转换效率可达90%以上。*

---

## **二、车充电源管理芯片的使用方法**

### **1. 选择合适的芯片**

在购买或设计车充时，需根据需求选择芯片，主要考虑以下参数：

- **输入电压范围**：通常为9V-36V（适应12V/24V车辆电源）。

- **输出能力**：如5V/2.4A、5V/3A等，支持快充协议（如QC、PD）更佳。

- **封装类型**：SOP、QFN等，影响PCB布局和散热。

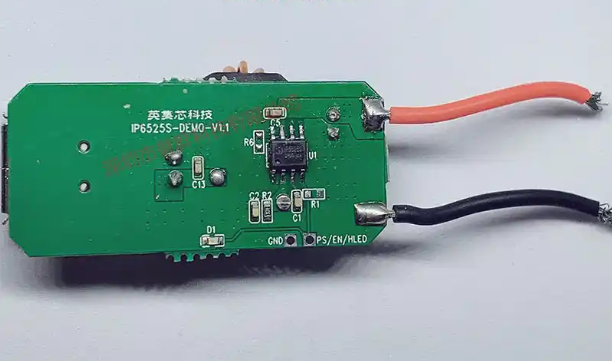

*小贴士：若需支持多设备快充，可选用**集成多协议识别的芯片**，如IP6520。*

### **2. 电路设计与焊接**

车充电源管理芯片通常需要搭配外围电路使用，包括：

- **输入滤波电容**：减少电源噪声。

- **电感与输出电容**：稳定输出电压。

- **反馈电阻网络**：调节输出电压精度。

*注意：焊接时需避免高温损坏芯片，建议使用热风枪或回流焊工艺。*

### **3. 测试与调试**

完成焊接后，需进行以下测试：

- **空载电压**：确保输出电压符合预期（如5V±5%）。

- **带载能力**：连接负载（如手机），观察是否稳定输出。

- **保护功能**：模拟过压、短路等情况，验证芯片是否触发保护。

*若发现异常，可检查**PCB布局**或**元件参数**是否匹配芯片规格。*

## **三、常见问题及解决方案**

### **1. 车充发热严重**

可能原因：

- 芯片效率低，导致能量损耗大。

- 散热设计不足（如未加散热片）。

**解决方案**：

- 选用高效率芯片（如同步整流方案）。

- 优化PCB铜箔面积或增加散热孔。

### **2. 设备充电慢或不识别**

可能原因：

- 输出电流不足（如仅支持5V/1A）。

- 未兼容设备快充协议。

**解决方案**：

- 更换支持**QC/PD协议**的芯片。

- 检查数据线是否支持大电流传输。

### **3. 车充频繁重启**

可能原因：

- 输入电压波动（如车辆启动时电压突降）。

- 过流保护触发。

**解决方案**：

- 增加输入电容缓冲电压突变。

- 检查负载是否超出芯片额定功率。

---

## **四、优化车充电源管理芯片性能的技巧**

1. **选择低EMI芯片**：减少对车载收音机等设备的干扰。

2. **动态电压调节**：部分高端芯片支持根据设备需求调整输出电压，提升效率。

3. **智能休眠模式**：无负载时降低功耗，避免电瓶亏电。

*例如，**ETA1061**芯片支持超低静态电流（仅10μA），非常适合长期插在点烟器上的车充。*

---

## **五、未来趋势：车充电源管理芯片的智能化发展**

随着USB-C和GaN（氮化镓）技术的普及，车充电源管理芯片正朝着**更高效率、更小体积、更智能**的方向发展。例如：

- **多口智能分配**：自动识别设备并分配最佳电流。

- **无线充电集成**：支持Qi协议的车充二合一方案。

- **车规级认证**：满足AEC-Q100标准，适应严苛的车载环境。
