车充电路板原理图
返回列表 来源: 发布日期: 2025-04-24

随着汽车工业和电子技术的飞速发展,车载充电器(车充)的设计和应用变得愈加普遍。车充电路板作为核心部分,其设计和工作原理对整个充电系统的性能有着重要影响。本文将详细介绍车充电路板的原理图及其设计要点。

一、车充电路板的基本原理

车充电路板的核心功能是将输入的交流电转换成适合车辆电池充电的直流电。这一过程涉及多个电路元件和复杂的转换机制。

1. 交流-直流转换(AC-DC转换)

车充电路板通常包括一个AC-DC转换模块,该模块负责将车载点烟器插座或其他电源提供的交流电(通常是12V或24V)转换为直流电。这个过程主要依靠整流桥堆和滤波电容完成。整流桥堆将交流电变成脉动直流电,随后通过滤波电容平滑波形,得到稳定的直流电压。

2. 降压与稳压

为了适应不同车辆电池的充电需求,车充电路板还需要具备降压和稳压功能。通常使用的是DC-DC转换器,它能够将较高的直流电压降到电池所需的充电电压(例如5V、9V等)。稳压电路确保输出电压稳定,防止过压损坏电池。

3. 控制与保护

为了保证充电过程的安全和高效,车充电路板上还集成了微控制器(MCU)和多种保护电路。这些电路可以实时监测电流、电压和温度,防止过充、过热和短路等异常情况发生。同时,微控制器还可以根据电池状态调节充电参数,优化充电效率。

二、车充电路板的关键元件

在设计车充电路板时,需要合理选择和布局各类电子元件,以确保其性能和可靠性。

1. 主控芯片

主控芯片是车充电路板的大脑,负责整体控制逻辑的实现。常见的主控芯片有单片机、DSP等,它们能够处理复杂的数据运算和控制任务。

2. 功率器件

功率器件是实现电能转换的关键,包括MOSFET、IGBT等。这些器件在高电压、大电流下工作,需要具备良好的散热性能和电气特性。

3. 储能元件

储能元件如电容、电感等,用于平滑电压波动和存储能量。高质量的储能元件可以提高电源的稳定性和响应速度。

4. 传感器

传感器用于检测电流、电压和温度等参数,常见的有霍尔传感器、NTC热敏电阻等。它们为控制系统提供实时数据支持,确保充电过程的安全和可靠。

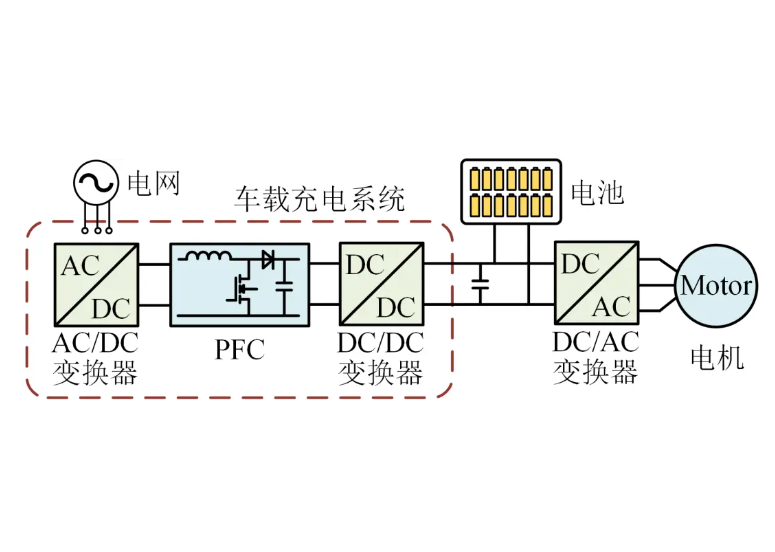

车充电路板原理图

三、车充电路板的设计要点

在设计车充电路板时,需要考虑以下几个方面:

1. 电磁兼容性(EMC)

车充电路板需要满足严格的电磁兼容性要求,以防止干扰其他电子设备的正常工作。这需要合理布局电路板上的走线,使用屏蔽罩和滤波器等技术手段来减少电磁辐射。

2. 热管理

功率器件在工作时会产生大量热量,因此需要有效的热管理措施来保证其稳定运行。常用的方法包括使用散热片、风扇和导热材料等。

3. 安全性

安全是车充电路板设计的首要考虑因素。必须采取多重保护措施,包括过流保护、过压保护、短路保护等,以预防可能的故障和危险情况。

4. 小型化和轻量化

为了满足现代车辆对空间和重量的要求,车充电路板应尽可能实现小型化和轻量化。这需要在保证性能的前提下,优化电路布局和元件选型。

四、未来发展趋势

随着电动汽车和智能汽车的普及,车充电路板的设计和应用将面临更多挑战和机遇。未来的发展方向主要包括:

1. 智能化

未来的车充电路板将更加智能化,具备远程监控、自适应调整和故障预警等功能,以提高用户体验和维护效率。

2. 高效率

通过采用先进的电力电子技术和新型材料,进一步提高车充效率,减少能量损耗和发热问题。

3. 集成化

高度集成化的车充电路板可以减少外部元件数量和连接复杂度,提高系统的可靠性和稳定性。

车充电路板作为车载充电器的核心部件,其设计和性能直接影响到充电系统的安全性和效率。通过深入了解其工作原理和设计要点,可以为实际应用中的优化和创新提供有力支持。

本文标签: 车充 充电 电路
