你是否曾在夜晚使用强光手电筒时，惊叹于它的亮度和续航能力？这种小巧便携的照明工具，其核心秘密在于**电路设计**。本文将深入解析强光手电筒的**电路图工作原理**，帮助你更好地理解它的运作机制，同时为电子爱好者提供实用的设计参考。

## 一、强光手电筒的基本结构

强光手电筒通常由以下几个关键部分组成：

1. **光源**：一般采用高亮度LED（发光二极管），因其高效节能、寿命长。

2. **电源**：通常是可充电锂电池或干电池，提供稳定的电能。

3. **驱动电路**：控制电流和电压，确保LED正常工作。

4. **外壳**：保护内部元件，同时具备散热功能。

其中，**驱动电路**是强光手电筒的核心，它直接决定了手电筒的亮度、续航和稳定性。

---

## 二、强光手电筒电路图解析

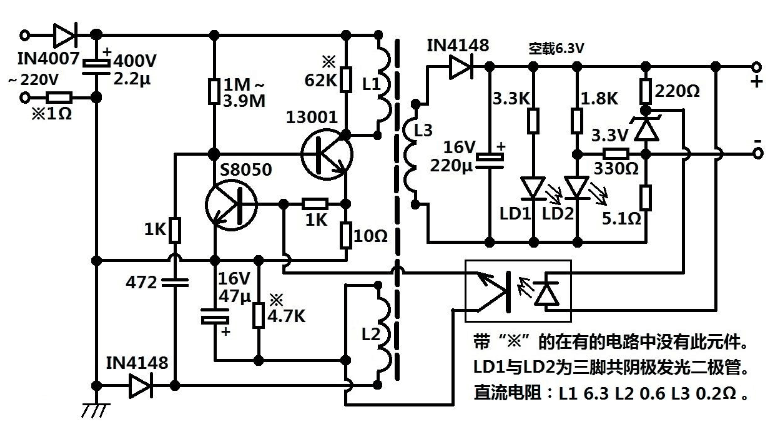

为了更好地理解强光手电筒的工作原理，我们来看一个典型的**电路图**。这种电路通常包括以下几个模块：

### 1. **电源模块**

电源模块是手电筒的能量来源。常见的电源是锂电池，其电压一般为3.7V。为了满足不同LED的工作需求，电源模块可能还需要一个**升压或降压电路**。例如，某些高亮度LED需要更高的电压，这时就需要使用**DC-DC升压电路**。

### 2. **驱动模块**

驱动模块是强光手电筒的核心部分，其主要功能是**稳定电流**。LED对电流非常敏感，电流过大会导致LED烧毁，电流过小则会影响亮度。常见的驱动电路包括：

- **线性恒流驱动**：通过调节电阻或晶体管控制电流，简单但效率较低。

- **开关恒流驱动**：采用PWM（脉宽调制）技术，效率高且稳定性好，广泛应用于现代强光手电筒。

### 3. **控制模块**

控制模块用于调节手电筒的亮度模式。通过微控制器或简单的逻辑电路，可以实现**多档调光**功能，例如高亮、中亮、低亮和闪烁模式。用户通过按钮切换模式，控制模块会根据预设程序调整驱动电路的输出。

### 4. **保护模块**

为了保护电池和LED，电路图中通常还会加入**过充保护**、**过放保护**和**过热保护**等安全措施。这些保护模块可以延长手电筒的使用寿命，并避免意外损坏。

## 三、强光手电筒的工作原理

强光手电筒的工作原理可以概括为以下几个步骤：

1. **电源供电**：电池为电路提供电能。

2. **电流调节**：驱动模块根据LED的需求，将电流调节到合适范围。

3. **发光**：稳定的电流通过LED，使其发出强光。

4. **模式切换**：用户通过控制模块切换亮度模式，驱动电路会相应调整输出。

在这个过程中，**开关恒流驱动电路**起到了关键作用。它通过快速切换电源的开关状态，将电流控制在恒定值，同时提高能源利用效率。例如，当手电筒处于高亮模式时，驱动电路会以较高的频率开关电源，提供更大的电流；而在低亮模式时，开关频率降低，电流也随之减小。

---

## 四、强光手电筒电路设计的关键点

在设计强光手电筒电路时，以下几个关键点需要特别注意：

1. **LED的选择**：LED的亮度、电压和电流需求直接影响电路设计。

2. **驱动电路效率**：高效的驱动电路可以延长电池续航时间。

3. **散热设计**：高亮度LED会产生大量热量，良好的散热设计可以避免过热损坏。

4. **保护功能**：完善的保护功能可以提高手电筒的可靠性和安全性。

例如，在设计驱动电路时，可以采用**高效率的DC-DC转换芯片**，以降低能量损耗。同时，加入温度传感器和过流保护电路，可以有效防止过热和过流问题。

---

## 五、强光手电筒的应用与优化

强光手电筒不仅用于日常生活，还在户外探险、应急救援和工业检测等领域发挥着重要作用。为了满足不同场景的需求，强光手电筒的电路设计也在不断优化。例如，一些高端手电筒加入了**智能调光功能**，可以根据环境光线自动调节亮度；还有一些手电筒采用**太阳能充电技术**，进一步提高了续航能力。

在实际使用中，用户还可以通过更换不同功率的LED或升级电池，来优化手电筒的性能。但需要注意的是，任何改动都应在确保电路安全的前提下进行。
