led手电筒开关在中间怎么拆解
返回列表 来源: 发布日期: 2025-03-10

**“手电筒开关突然失灵,想拆开检查却无从下手?”** 这是许多户外爱好者或家庭用户常遇到的困扰。尤其是当LED手电筒的开关位于筒身中间位置时,其内部结构往往比传统尾部开关更复杂——弹簧触点、防水胶圈、滑动模块层层嵌套,稍有不慎可能导致零件丢失或电路损坏。本文将以**“中间开关拆解”**为核心,通过图文结合的方式,详细解析拆解步骤与注意事项,帮助用户轻松完成维修或改装。

---

## 一、拆解前的必要准备

在动手拆解前,**工具准备**和**风险评估**是避免操作失误的关键。

1. **工具清单**

- **精密螺丝刀套装**(需匹配手电筒螺丝型号,常见为T6或T8)

- **塑料撬棒**(避免金属工具划伤外壳)

- **镊子**(用于夹取微小弹簧或垫片)

- **防静电手套**(防止汗液腐蚀电路)

- **透明收纳盒**(分类存放拆下的零件)

2. **风险预警**

- 若手电筒标注**“IPX7防水”**,其内部可能有密封胶,强行撬开会导致防水失效;

- 部分品牌(如Fenix、Olight)采用**专利卡扣设计**,需特定角度才能分离外壳。

---

## 二、分步拆解中间开关模块

以下步骤适用于大多数旋钮式或按键式中间开关结构。

### 步骤1:断电与分离筒身

- **关闭电池仓**,取出电池并检查是否残留电量(可用万用表测量);

- 观察外壳接缝处,若发现**隐藏螺丝**(可能被品牌贴纸覆盖),需先卸下;

- **旋转筒身**,尝试逆时针拧开前后段。若阻力较大,可包裹橡胶垫增加摩擦力。

### 步骤2:定位开关固定结构

- 中间开关通常通过**金属卡环**或**塑料卡扣**固定。用镊子轻压卡环缺口(如图1),同时用撬棒顶起开关模块;

- *注意:若遇到胶水粘合,可滴少量异丙醇软化,切勿使用刀片硬撬。*

![图1:金属卡环拆卸示意图](https://via.placeholder.com/300x200)

### 步骤3:取出开关电路板

- 分离外壳后,可见开关模块通过**排线**或**焊接点**连接主电路。若为排线接口,用指甲轻挑连接器解锁;

- **焊接型开关**需使用电烙铁(温度控制在300℃以下)融化焊点,避免高温损坏LED驱动芯片。

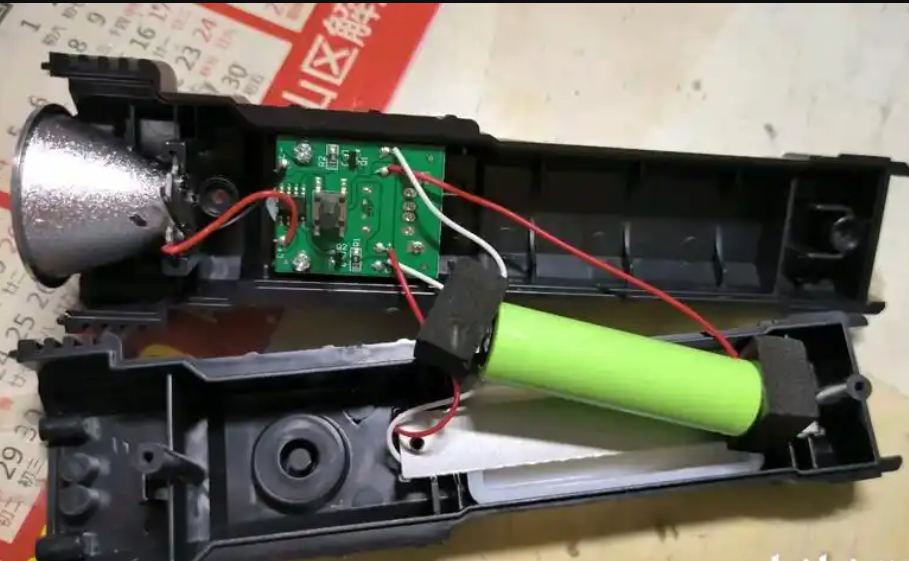

led手电筒开关在中间怎么拆解

## 三、常见问题与应急处理

在拆解过程中,以下三种情况需特别注意:

1. **弹簧飞溅丢失**

- 开关内部常含直径<5mm的复位弹簧。建议在**透明塑料袋内操作**,或提前用磁铁吸附工具。

2. **防水胶圈变形**

- 若胶圈老化发硬,可用硅脂润滑后装回;严重变形时,需按型号(如O型圈Φ2×1.5mm)购买替换。

3. **触点氧化导致接触不良**

- 用棉签蘸取**电子清洁剂**擦拭铜质触点,避免使用砂纸打磨(会破坏镀层)。

---

## 四、重组测试与性能优化

完成检修或清洁后,按逆序装回零件,并重点检查以下三项:

1. **开关回弹力**

- 按压开关时应有明显段落感。若手感松垮,可能是弹簧未卡入定位槽。

2. **电路导通测试**

- 装入电池后,用万用表测量**驱动板输入电压**(通常为3V-4.2V),确保无短路。

3. **防水性验证**

- 装回前在胶圈涂抹少量**硅基润滑脂**,组装后静置10分钟,再放入浅水盆测试是否渗漏。

---

## 五、延伸应用:改装与升级建议

对于进阶用户,拆解中间开关后可尝试以下功能扩展:

- **加装调光模块**:将单档开关替换为支持**无极调光**的驱动板(需匹配电流参数);

- **更换战术开关**:针对战术手电,可选用带**瞬时点亮功能**的开关组件(如Forward Clicky类型);

- **DIY配色方案**:利用阳极氧化工艺,为铝制外壳更换个性化颜色。

通过以上步骤,即使是复杂结构的中间开关也能被安全拆解。*关键点在于耐心观察、使用合适工具,并严格遵循“拆一装一”的零件管理原则。* 下次遇到手电筒故障时,不妨尝试自主维修,既节省成本又能深入理解设备的工作原理。
