在现代生活中，LED手电筒以其节能、寿命长和高亮度等优点，成为了人们日常生活中不可或缺的工具。尤其是那些使用1.5V电池供电的LED手电筒，由于其低成本和易于获取的电源，受到了广泛的欢迎。本文将深入分析1.5V手电筒电路图的工作原理，帮助读者更好地理解其工作机制。

市场上常见的1.5V LED手电筒通常前端配备有5至8个高亮度发光管，这些发光管由1至2节电池供电。由于采用了超高亮度的发光管，这类手电筒的发光效率高，工作电流相对较小。例如，实测一节五号电池供电的5头电筒，其电流仅约为100 mA左右。这样的设计不仅提高了能源利用效率，还延长了电池的使用寿命。

电路组成及原理

一个典型的1.5V LED手电筒电路主要由升压电路和LED灯珠组成。为了点亮通常需要3V左右才能正常工作的白光LED灯珠，这种手电筒内部采用一个升压电路，将1.5V的电池电压升高到所需的电压水平。这一过程通过特定的电路设计和元器件实现，确保LED灯珠能够在较低的输入电压下正常发光。

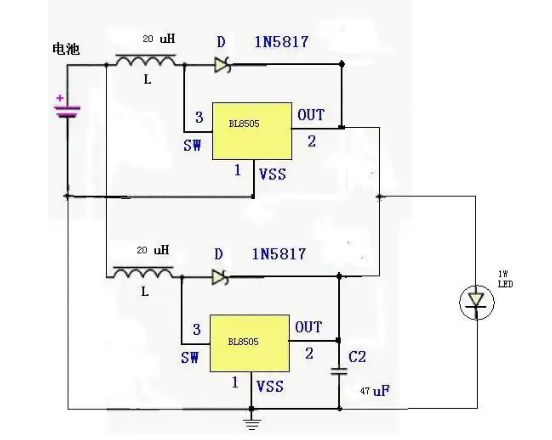

具体来说，升压电路可以分为分立元件和专用IC升压两种类型。分立元件升压电路通常包括晶体管、电阻、电容等基本电子元件，通过合理的电路布局和元件参数选择，实现电压的升高。而专用IC升压则采用集成了升压功能的集成电路，简化了电路设计，提高了系统的可靠性和稳定性。

工作原理详解

接通电源后，电路中的VT1因R1接到负极，而C1两端的电压不能突变，导致VT1的基极（b）电位低于发射极（e），使VT1导通。随后，VT2的基极（b）有电流流入，使得VT2也导通。电流从电源正极经过电感L、VT2的集电极（c）到发射极（e），再流回电源负极。这个过程中，电源对电感L进行充电，L储存能量。当电感L上的自感电动势达到一定值时，它会阻止电流的进一步增加，此时VT2的集电极电流逐渐减小，直至关闭。接着，电感L通过二极管VD1续流，将储存的能量释放给负载（即LED灯珠），使其继续发光。这个周期性的过程不断重复，使得LED灯珠能够持续稳定地发光。

实际应用与优化建议

在实际应用中，为了提高1.5V LED手电筒的性能和效率，可以考虑以下几点优化建议：

1. 选择合适的LED灯珠：根据实际需求选择合适的LED灯珠，如高亮度、低功耗的产品，以提高手电筒的整体性能。

2. 优化升压电路：通过改进升压电路的设计和元件选择，提高电压转换效率，减少能量损失。例如，可以采用更高效的晶体管或集成升压IC。

3. 增加保护电路：为了防止过流、过压等异常情况对手电筒造成损害，可以在电路中增加相应的保护元件和电路设计。

4. 改善散热条件：LED灯珠在工作时会产生一定的热量，如果散热不良会影响其寿命和发光效率。因此，应合理设计手电筒的散热结构，确保LED灯珠能够良好散热。

1.5V手电筒电路图通过合理的电路设计和元器件选择，实现了将低电压电池转换为高电压输出以驱动LED灯珠发光的功能。了解其工作原理和优化方法有助于我们更好地使用和维护这类手电筒产品。
