车载降压芯片并非完全通用。

车载降压芯片是一种在车辆电源系统中广泛使用的电子元件，主要用于将较高的车载电压（如12V或24V）转换为较低的电压（如5V、3.3V等），以供应各种电子设备使用。虽然它们的基本功能相似，但在具体应用中却存在显著的差异。以下是一些影响车载降压芯片通用性的主要因素：

1. 输入和输出电压范围：不同的车载降压芯片设计用于处理不同的电压范围。例如，有些芯片能够处理宽输入电压（8V到400V），而其他芯片可能仅限于较窄的范围。输出电压同样如此，有的产品支持多种输出电压选项，而其他产品则可能只支持单一固定输出。

2.


3. 转换效率和功率能力：转换效率是衡量降压芯片性能的一个重要指标。高效的芯片可以减少能量损耗，提升系统整体效能。不同芯片的效率可能从低至70%高至95%以上不等。此外，芯片的最大功率输出能力也有所不同，从数瓦特到数十瓦特甚至更高都有。

4.

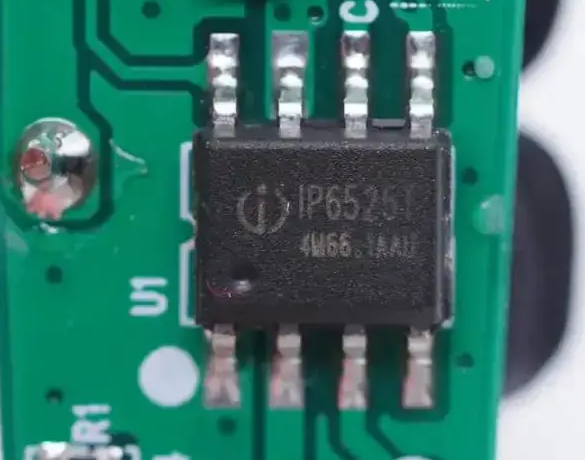

5. 封装形式：车载降压芯片通常采用小型封装设计，以节省电路板空间。然而，不同芯片的尺寸、引脚布局和封装类型（如SOP8、TDFN3X3-10等）各不相同，这直接影响到其在PCB上的安装和使用。

6.


7. 保护功能和支持的协议：许多现代车载降压芯片都集成了多种保护功能，如过压保护、欠压保护、过热保护和短路保护等。这些保护功能不仅提高了系统的安全性和可靠性，还影响了芯片的应用范围。同时，一些高端芯片还支持多种快充协议（如QC3.0、PD3.0等），以满足不同设备的充电需求。

8.


9. 成本因素：车载降压芯片的价格因品牌、性能和功能的不同而有所差异。在选择芯片时，需要综合考虑成本和性能之间的平衡。

尽管车载降压芯片在基本原理上相似，但由于输入/输出电压范围、转换效率和功率能力、封装形式、保护功能和支持的协议以及成本等因素的不同，它们并非完全通用。因此，在选择车载降压芯片时，需要根据具体的应用需求进行仔细评估和选择。
