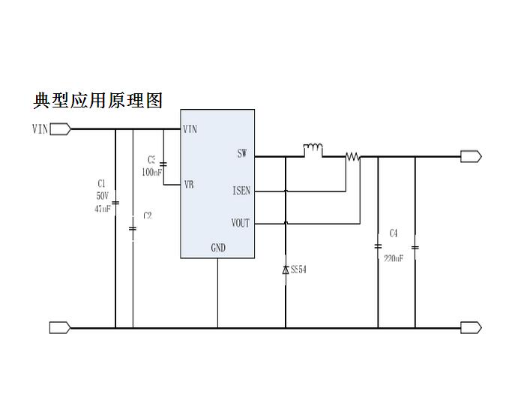

车充，即车载充电器，在现代车辆中的应用非常普遍。本文将详细探讨基于HC8813芯片设计的车充电路图，该芯片因其高效、稳定的性能而被广泛应用。### 一、HC8813芯片概述HC8813是一款集成了开关降压转换器的车充芯片，具备多种保护功能，适用于车载环境中的各种电源需求。以下是HC8813芯片的主要特点:- **宽输入电压范围**：能够处理4.5V到32V之间的输入电压。- **高输出电流能力**：可提供最高达3A的持续负载电流。- **多种保护机制**：包括过流保护、过热保护和低压闭锁等。- **软启动功能**：降低了启动时的涌流，保证了系统的稳定性。这些特点使得HC8813成为车载充电器设计的理想选择。### 二、HC8813车充电路的设计原理车充电路的核心是降压DC-DC转换器模块，通过将汽车电池提供的较高电压转换为较低的稳定电压，以满足不同设备的充电需求。HC8813芯片通过开关的方式实现这一转换过程，其基本电路结构如下图所示：[插入HC8813基本电路图]#### 1. 输入端设计HC8813的输入端连接汽车电池（通常为12V或24V），并通过滤波电容和电感来减少输入电压的波动和谐波干扰。典型的输入电路如下：[插入输入电路图]这种设计确保即使车辆在行驶过程中也能提供一个相对稳定的输入电压源。#### 2. 转换与稳压在转换阶段，HC8813通过内部开关将输入电压进行高频切换，再通过低通滤波器转换成稳定的直流输出。具体的电路实现如下：[插入转换电路图]通过调整反馈电阻的值，可以对输出电压进行精确调节。例如，要将输出电压设定为5V，可以通过选择合适的R1和R2来实现：\[ V_{out} = 0.6 \times ( \frac{R1}{R2} + 1 ) \]#### 3. 输出端设计输出端包含必要的滤波电容和稳压二极管，以确保输出电压的稳定性和纯净度。下图展示了一个典型的输出电路设计：[插入输出电路图]为了确保输出电压纹波小于100mV，通常会选择低等效串联电阻（ESR）的电容，并尽量使它们靠近HC8813芯片放置。
### 三、HC8813车充电路的应用实例#### 1. 多口USB车充利用HC8813的多路输出功能，可以设计一款带有多个USB接口的车充，满足同时为多台设备充电的需求。具体实现如下：[插入多口USB车充电路图]这种设计不仅提高了实用性，还能通过HC8813的电流控制模式确保每个接口的稳定输出。#### 2. 快充应用随着快速充电技术的发展，HC8813也支持快充协议，比如QC3.0。通过外部添加识别电阻和相应的控制电路，可以实现快速充电功能：[插入快充实现电路图]这种方法使得车充能够适应不同类型的设备，提供最优的充电速度。### 四、HC8813车充电路的测试与验证为确保设计的电路能够稳定可靠地工作，需要进行一系列的测试，包括但不限于以下方面：- **输入电压范围测试**：在4.5V至32V范围内进行测试，确保电路在不同电压下都能正常工作。- **负载测试**：通过调整负载电阻，模拟不同电流条件下的工作情况，检测恒流特性及最大输出功率。- **温度测试**：在不同的环境温度下测试电路，确保在高温和低温条件下均能稳定运行。- **保护功能测试**：模拟短路、过载等情况，验证电路保护功能的可靠性。通过上述测试，可以确保基于HC8813设计的车充电路在各种情况下都能表现出良好的性能和稳定性。### 五、总结基于HC8813芯片的车充电路设计以其高效稳定的性能、丰富的保护机制和灵活的应用方式，成为了车载充电器设计方案中的首选。通过对输入端、转换过程和输出端的合理设计和优化，可以有效提升车充的整体性能。同时，通过实际的应用实例和严格的测试验证，进一步证明了该设计方案的可行性和可靠性。未来，随着车载电子设备的普及和技术的不断进步，HC8813在车充领域的应用前景将更加广阔。
