## 一、简介与基本原理
### 1.1 DC-DC降压模块简介
DC-DC降压模块是一种用于将较高直流电压转换为较低直流电压的装置，广泛应用于电子电力设备中。其主要构成部分是一个或多个开关电源管理集成电路（例如LM2596），能够高效地进行电压转换。

### 1.2 工作原理概述
DC-DC降压模块通过存储能量于电感器或变压器中，然后将该能量释放至输出端，从而实现降压。基本工作过程包括两个阶段：储能阶段和释能阶段，通过高速切换实现稳定输出。

## 二、技术参数与选择
### 2.1 输入输出电压范围
DC-DC降压模块支持不同的输入输出电压范围。以LM2596为例，其输入电压范围为3.2V至46V，输出电压可在1.25V至37V之间进行调整。

### 2.2 电流规格与负载能力
LM2596等降压模块可提供最高3A的驱动电流，适用于多种电流需求的应用场景。在选择降压模块时，应确保其额定功率和负载能力能够满足系统需求。

### 2.3 效率与功耗考量
降压模块的效率通常在80%以上，高效能设计可以有效减少能耗。同时，考虑待机功耗和热管理也是选型的重要指标之一。

## 三、接线方法与步骤
### 3.1 引脚功能详解
首先，需要明确降压模块各个引脚的功能：
- IN+ 和 IN-：分别为输入正极和负极；
- OUT+ 和 OUT-：分别为输出正极和负极；
- GND（或FB）：地线或反馈引脚，用于电路接地连接及调节输出电压。

### 3.2 准备接线材料与工具
在进行接线前，准备好以下材料和工具：
- DC-DC降压模块（如LM2596）；
- 焊接工具和焊料；
- 万用表，用于监测电压；
- 可变电阻器（蓝色旋钮），用于调节输出电压；

- PCB板或洞洞板，用于安装模块及元件。

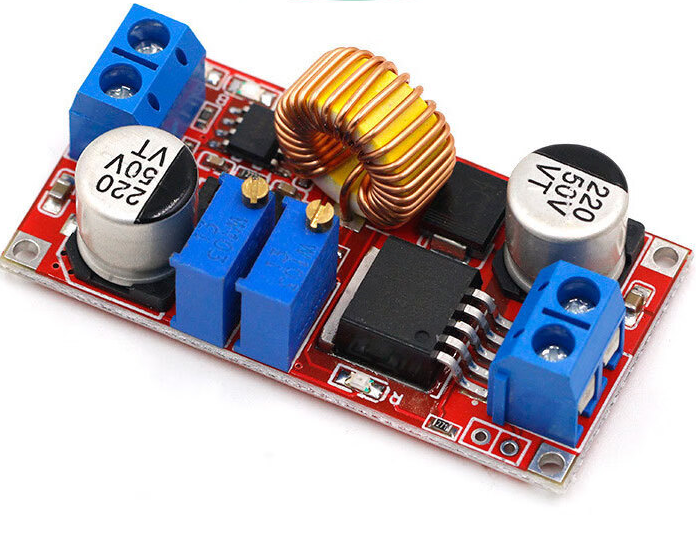

dc-dc降压模块怎么使用

### 3.3 详细接线步骤
#### 3.3.1 输入连接
将高压源的正极连接到DC-DC降压模块的IN+引脚，负极连接到IN-引脚。确保输入电压高于所需输出电压至少1.5V。

#### 3.3.2 输出连接
将负载设备的正极接到OUT+引脚，负极接到OUT-引脚。这样，高电压将被降至所需的低电压，并传输到负载设备上。

#### 3.3.3 调节电位器
如果使用的是可调版本的DC-DC降压模块，可通过旋转蓝色电位器旋钮调整输出电压。顺时针旋转升压，逆时针旋转降压。使用万用表实时监测输出电压，直到达到所需值。

#### 3.3.4 地线连接
将GND引脚连接到系统的地线，以确保整个电路的稳定性。若GND作为反馈引脚使用，需根据具体电路设计连接相应的反馈电阻。

## 四、使用注意事项
### 4.1 接线可靠性检查
确保所有连接都牢固且无误，避免短路或接错极性。初次调试时，逐步增加输入电压，观察输出电压的变化，确保模块正常工作。

### 4.2 散热管理
注意散热问题，避免降压模块长时间工作在高温环境下，以防影响性能或造成损坏。可以通过添加散热片或风扇来加强散热效果。

### 4.3 故障排查与处理
若遇到输出电压不稳定、模块过热等问题，应立即断电检查并排除故障。检查接线是否正确，以及是否存在短路、开路等情况。

## 五、常见问题解答
### 5.1 如何选择合适的DC-DC降压模块？
应根据实际应用场景的输入输出电压需求、电流需求、功率需求和工作环境温度等因素来选择合适的模块。同时，还应考虑模块的封装形式和尺寸，确保能够方便地集成到系统中。

### 5.2 降压模块能否并联使用？
在某些情况下，可以通过并联的方式来增加降压模块的输出电流能力。但需要注意的是，并联使用时必须确保各模块之间的均流问题得到良好解决，否则可能会导致某个模块过载或损坏。

### 5.3 DC-DC降压模块的效率如何提高？
要提高DC-DC降压模块的效率，可以从以下几个方面入手：一是优化开关频率和占空比；二是选择合适的开关元件和磁性元件；三是降低导通损耗和开关损耗；四是加强散热设计以提高模块的热稳定性。此外，还可以采用同步整流等先进技术来进一步提高效率。
