在现代电子设备中，DC-DC转换器作为一种重要的电源管理组件，发挥着不可替代的作用。它能够将一种直流电压转换为另一种直流电压，以满足不同设备的电力需求。本文将围绕“DCDC芯片输出电压如何计算”这一问题展开讨论，为读者提供一份清晰、准确且详尽的解答。一、DCDC芯片基础概述1. DC-DC转换器的定义与作用 DC-DC转换器，即直流到直流的转换器，是一种将输入直流电压转换为不同等级直流输出电压的装置。它在各类电子产品如手机、笔记本电脑、电动汽车等设备中广泛应用，主要用于调整和稳定电压，以适应各种电路的工作需求。

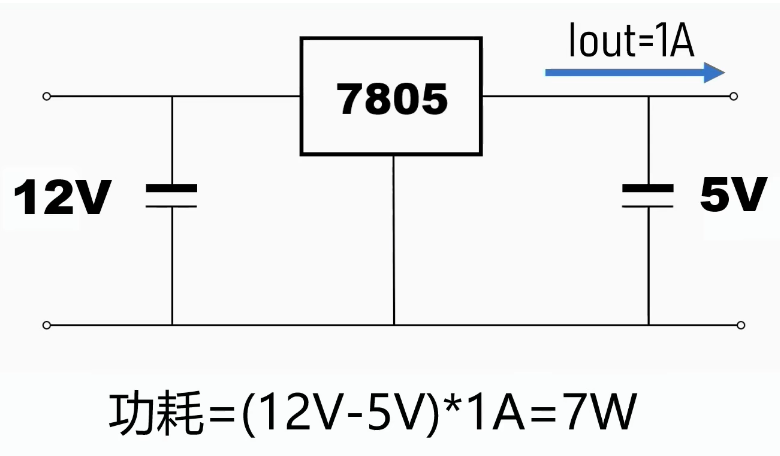

2. DC-DC转换器的分类 DC-DC转换器根据其拓扑结构和工作原理，可分为多种类型，如线性稳压器、开关稳压器（包括降压、升压、升降压等）。其中，开关稳压器以其高效率、小体积等优点成为当前主流选择。3. DC-DC转换器的核心参数 DC-DC转换器的核心参数主要包括输入电压范围、输出电压范围、最大输出电流、转换效率、纹波系数、负载调整率、温度系数等。这些参数共同决定了转换器的性能和适用范围。二、DCDC芯片输出电压计算原理1. 基本公式与概念 DCDC芯片输出电压的计算基于电学基本原理和电路结构。对于降压型（BUCK）转换器，输出电压Vout通常由输入电压Vin、占空比D以及电感L、电容C等元件参数共同决定。基本的计算公式为：Vout = Vin * D，其中D为占空比，表示开关管在一个周期内导通的时间比例。2. 占空比对输出电压的影响
占空比是DC-DC转换器中一个至关重要的参数，它直接影响输出电压的高低。通过调节占空比，可以实现对输出电压的精确控制。例如，在其他条件不变的情况下，增大占空比将提高输出电压，反之则降低。
3. 电感与电容的选择与计算 电感和电容作为DC-DC转换器中的重要储能元件，其选择对输出电压的稳定性和纹波大小有重要影响。电感主要用于平滑电流波形，减少电流纹波；而电容则用于稳定输出电压，减小电压纹波。根据具体的设计要求和应用场合，可以通过公式计算出所需的电感和电容值。三、DCDC芯片输出电压计算步骤1. 确定设计需求 在进行DCDC芯片输出电压计算之前，首先需要明确设计需求，包括输入电压范围、期望的输出电压、最大输出电流等。2. 选择合适的拓扑结构 根据设计需求选择合适的DC-DC转换器拓扑结构，如降压型、升压型或升降压型。不同的拓扑结构具有不同的工作原理和性能特点。3. 计算占空比 根据所选的拓扑结构和输入输出电压范围，计算合适的占空比。这一步是确定输出电压的关键步骤之一。4. 选择并计算电感和电容值 根据设计需求和占空比，选择合适的电感和电容值进行计算。确保所选元件能够满足电路性能要求。
5. 进行电路仿真与调试 利用专业的电路仿真软件对设计的DC-DC转换器进行仿真分析，验证输出电压是否满足设计要求。根据实际情况调整电路参数或元件值以达到最佳效果。四、案例分析与实践应用 为了加深对DCDC芯片输出电压计算的理解，本部分将通过一个具体的案例进行分析。假设我们需要设计一款输入电压为12V、输出电压为5V、最大输出电流为2A的降压型DC-DC转换器。我们可以按照上述步骤进行设计和计算。1. 确定设计需求：输入电压12V；输出电压5V；最大输出电流2A。2. 选择合适的拓扑结构：由于输出电压低于输入电压我们选择降压型（BUCK）转换器作为拓扑结构。3. 计算占空比：根据公式Vout = Vin * D可以计算出占空比D=5V/12V≈0.42（即42%）。4. 选择并计算电感和电容值：根据设计需求和占空比我们可以选择合适的电感和电容值进行计算。假设我们选择了一款电感值为10uH的电感和一款电容值为100uF的电容作为储能元件。5. 进行电路仿真与调试：利用专业的电路仿真软件对设计的DC-DC转换器进行仿真分析发现输出电压稳定在5V左右且纹波较小满足设计要求。如果在实际测试中发现输出电压不稳定或有较大纹波我们可以进一步调整电路参数或元件值以优化性能。
五、总结与展望 通过本文的详细阐述我们了解到DCDC芯片输出电压的计算涉及多个方面包括电学基本原理、电路拓扑结构选择、元件参数计算等。在实际设计和调试过程中需要综合考虑各种因素以确保电路的性能和稳定性达到最佳状态。随着电子技术的不断发展相信未来会有更加高效、智能的DC-DC转换器出现为我们的生活带来更多便利。
