在现代电子设备设计中，电源转换是一个常见的问题。如何将12V的电压转换为稳定的5V电压呢？本文将介绍一种最简单的方法，通过使用常见的电子元器件来实现这一目标。这不仅能帮助电子爱好者理解基本的电路原理，还能为实际应用提供参考。一、所需材料和元器件

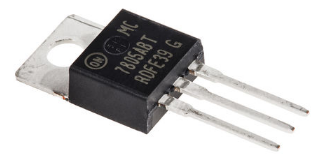

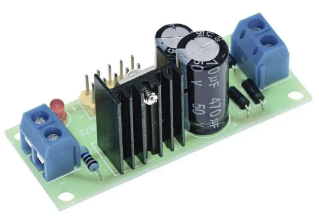

1. LM7805稳压器：这种线性稳压器能够将高达35V的输入电压稳定到5V输出。

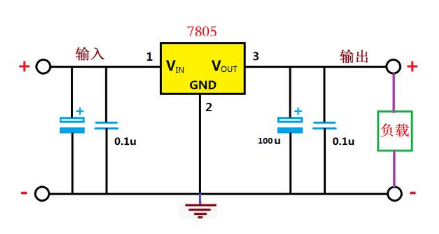

2. 电容：两个10uF电解电容和一个0.1uF陶瓷电容用于电源滤波和噪声抑制。3. 二极管：1N4007二极管用于防止输入电压过高导致损坏稳压器。4. 电阻：根据需要选择适当的电阻值，以确保电路的稳定性和安全性。5. 电路板：建议使用万能板（面包板）进行原型制作，便于调试和修改。6. 连接线：用于连接各个元件。二、电路原理图及解释以下是12V转5V的最简单电路图及其工作原理：LM7805稳压芯片电路原理图
工作原理1. 输入端：输入的12V电压通过一个二极管连接到LM7805的输入端，以防止反向电流和过高电压的影响。2. 滤波电容：两个10uF的电解电容分别接在输入端和输出端，用于平滑直流电压，减少纹波噪声。3. LM7805稳压器：这是电路的核心部分，它将不稳定的12V输入转换为稳定的5V输出。LM7805内部有短路保护和热保护功能，可以在较大功率条件下安全工作。4. 输出端：输出端的5V电压可以直接用于给大多数数字电路供电，如Arduino、Raspberry Pi等微控制器板。三、电路搭建步骤1. 安装LM7805：将LM7805固定在万能板上，注意方向标记，确保正确安装。2. 连接输入端：将12V电源正极接到LM7805的输入端，负极接地。同时，在输入端串联一个1N4007二极管，以防止电源接反而损坏稳压器。3. 添加滤波电容：在LM7805的输入和输出端各焊接一个10uF的电解电容，并且在输出端再并联一个0.1uF的陶瓷电容，用于进一步滤波。4. 连接输出端：确保输出端的5V电压稳定后，可以连接到需要供电的设备或电路。5. 检查连接：确认所有连接无误后，通电测试。如果一切正常，应该能看到输出端稳定的5V电压。
四、总结 这个简单的12V转5V电路不仅成本低，而且易于搭建。它利用了LM7805稳压器的高效性能，使得电路能够在各种应用场景下稳定工作。无论是初学者学习电子基础知识，还是工程师在项目中需要快速实现电压转换，这个电路都是一个非常实用的选择。
