dcdc电源芯片降压pwm输入调压
返回列表 来源: 发布日期: 2024-08-03
         DC-DC电源转换器是一种将高电压转换为低电压的电子设备,广泛应用于各种电力电子设备。其中,DCDC电源芯片是实现这一功能的关键元件。本文将重点介绍DCDC电源芯片在降压、PWM输入和调压方面的应用和技术。

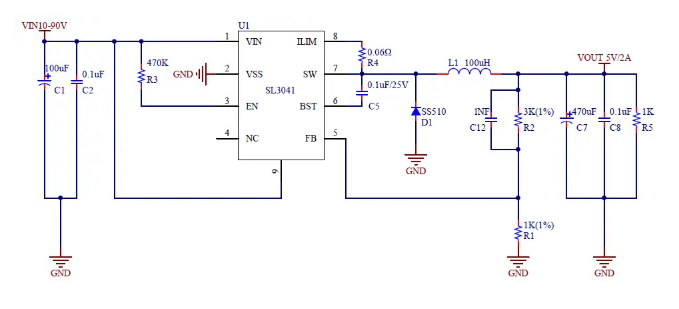

dcdc电源芯片SL3041降压原理示意图


一、DCDC电源芯片降压技术

1.1 降压原理

        DCDC电源芯片的降压原理主要是通过开关管的导通和截止来控制输出电压。当开关管导通时,电感中的电流增大,从而降低输入侧电压;当开关管截止时,电感中的电流减小,从而提高输出侧电压。通过调整开关管的占空比,可以实现对输出电压的有效控制。

1.2 降压模式选择

        DCDC电源芯片支持多种降压模式,如线性降压、电容降压和反激降压等。不同模式的选择取决于具体的应用场景和性能要求。例如,线性降压模式简单、成本低,适用于对效率要求不高的应用;而反激降压模式具有较高的效率和较小的体积,适用于对效率和尺寸要求较高的应用。

DCDC电源芯片PWM输入技术(5脚芯片)原理图


二、DCDC电源芯片PWM输入技术


2.1 PWM输入原理

        PWM(脉宽调制)是一种通过改变信号周期内占空比来控制输出电压的技术。在DCDC电源芯片中,PWM输入信号经过整形滤波后,作为开关管的占空比反馈信号。通过调整PWM输入信号的频率和幅值,可以实现对输出电压的精确控制。

2.2 PWM输入保护

        由于PWM输入信号可能受到噪声、干扰等因素的影响,导致占空比发生偏差。为了保证系统的稳定性和可靠性,需要对PWM输入信号进行保护。常见的PWM输入保护方法包括:采用抗干扰电路、设置容错阈值、引入自适应控制等。


三、DCDC电源芯片调压技术


3.1 调压原理

        与降压技术类似,DCDC电源芯片的调压原理也是通过改变开关管的占空比来实现对输出电压的调整。然而,调压过程中需要考虑的因素更加复杂,如负载阻抗的变化、输出电压的不稳定性等。因此,调压技术在实际应用中具有较大的挑战性。

3.2 调压方法

        为了实现有效的调压功能,DCDC电源芯片通常采用以下几种方法:一是利用内部反馈回路实现动态调整;二是结合外部补偿元件,提高调节精度;三是通过多级调压结构,实现连续可调的输出电压。这些方法在一定程度上可以解决调压过程中的问题,但仍需根据具体应用场景进行优化设计。

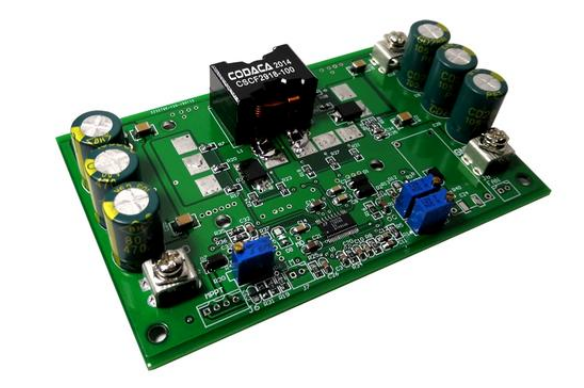

dcdc电源芯片降压pwm输入调压模块PCBA


总结


        DCDC电源芯片在降压、PWM输入和调压方面具有丰富的技术和应用。通过对这些技术的深入理解和掌握,可以为各种电力电子设备提供高效、稳定的电源解决方案。

本文标签: dcdc 电源 芯片 降压 输入
