高压降压型dcdc电源芯片工作原理及主要优点
返回列表 来源: 发布日期: 2024-07-23

       在电子技术的世界里,高压降压型DC-DC电源芯片是一种至关重要的元件。它们的主要功能是将高电压转化为低电压,为各种电子设备提供稳定的电力。本文将深入探讨这个主题,以帮助您理解这个主题的基本概念和应用。

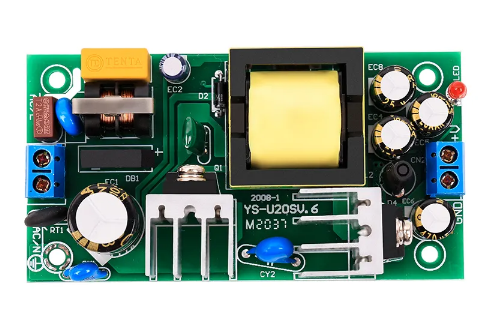

基于高压降压型DC-DC电源芯片设计的隔离电源模块


       首先,让我们从DC-DC转换器的基本工作原理开始。一个完整的DC-DC转换器包括一个开关模式电源(SMPS)和一个线性调节器(LDO)。其中,SMPS负责将输入的高压交流电转化为高频脉冲,然后通过变压器进行降压,最后通过整流二极管和滤波电容得到直流电。而LDO则负责将这部分直流电升压到所需的电压。


       接下来,我们重点讨论高压降压型DC-DC电源芯片。这类芯片的设计目标就是将高电压有效地降低到更低的电压。这种技术在许多应用中都非常重要,比如电动汽车、太阳能光伏系统、无线通信设备等。


微信图片_20240723102640


       高压降压型DC-DC电源芯片的主要优点是它们能有效减少能量损失,提高能源利用率,并减少对环境的影响。此外,由于其体积小、重量轻、效率高等优点,使得这类芯片在许多便携式设备和嵌入式系统中得到了广泛应用。


       然而,尽管高压降压型DC-DC电源芯片具有许多优点,但设计和选择合适的芯片并不容易。需要考虑到的因素包括输入和输出电压、电流需求、效率、尺寸、成本等。因此,对于设计师来说,理解和掌握这类芯片的知识是非常重要的。

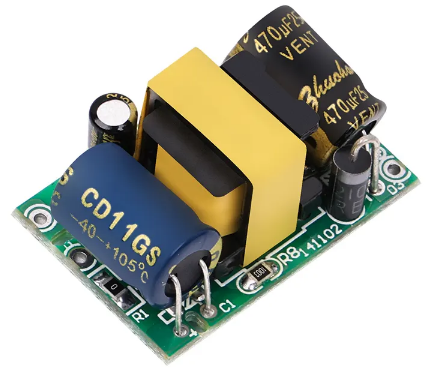

高压降压型DC-DC电源模块实拍图


       总的来说,高压降压型DC-DC电源芯片是现代电子技术的重要组成部分。了解它们的工作原理和特性对于设计师和工程师来说都是必不可少的。在未来的技术发展中,我们期待看到这类芯片在更多领域的应用和进一步的优化。

本文标签: 降压 dcdc 电源 芯片
