随着电子产品的快速发展，对电源的需求也越来越高。为了满足不同设备对电压和电流的要求，DC-DC升降压电路应运而生。本文将对DC-DC升降压电路的损耗进行对比分析，帮助大家更好地了解这一技术。

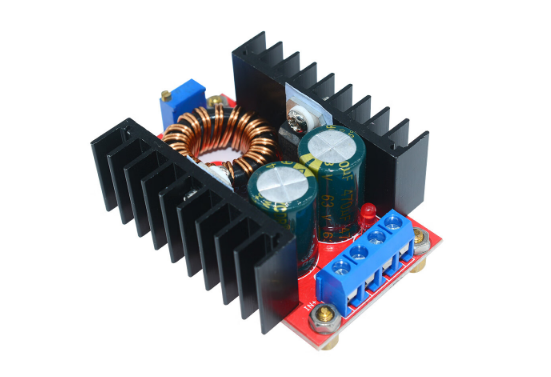

DC-DC升降压电路模块

一、简介

DC-DC升降压电路是一种将一个电压级别的直流电转换为另一个电压级别的直流电的电路。它可以通过变换器的开关管控制输出电压，从而实现升降压功能。常见的DC-DC升压电路有反激式、半桥式和全桥式等；而DC-DC降压电路则包括LDO(低压差线性稳压器)和OC(开关调节型降压器)等。

二、DC-DC升降压电路的损耗对比

1. 反激式升压电路
反激式升压电路是一种常见的DC-DC升压电路，其基本原理是通过高频开关管控制电感中的电流，从而实现电压的升高。由于开关管存在开关损耗和导通损耗，因此反激式升压电路的总损耗较大。一般来说，开关损耗占总损耗的比例约为20%~30%,导通损耗占总损耗的比例约为50%~70%。

2. 半桥式升压电路
半桥式升压电路是一种高效稳定的DC-DC升压电路，其基本原理是通过两个开关管分别控制变压器的两个边，实现电压的升高。与反激式升压电路相比，半桥式升压电路的开关损耗较小，但导通损耗仍然较大。一般来说，半桥式升压电路的总损耗约为30%~40%。

3. 全桥式升压电路
全桥式升压电路是一种高效的DC-DC升压电路，其基本原理是通过四个开关管分别控制变压器的四个边，实现电压的升高。与半桥式升压电路相比，全桥式升压电路的导通损耗较小，开关损耗也相对较小。一般来说，全桥式升压电路的总损耗约为10%~20%。

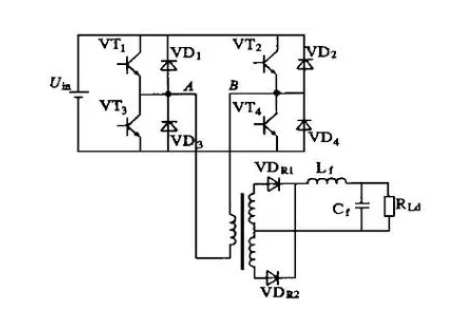

DC-DC全桥式升压电路典型示意图

三、dcdc升降压电路的损耗对比结论

综上所述，反激式升压电路的总损耗较大，主要由开关损耗和导通损耗组成；半桥式升压电路的总损耗次之，主要包括开关损耗和导通损耗；而全桥式升压电路的总损耗较小，主要由导通损耗组成。在实际应用中，根据具体需求选择合适的DC-DC升降压电路至关重要。
