**你是否曾因电子设备供电不稳定而苦恼？** 无论是智能手机的快充模块，还是新能源汽车的电源管理系统，DC-DC降压电路都扮演着“能量调节器”的关键角色。这种电路能够将高压直流电高效转换为低压直流电，同时兼顾效率与稳定性。本文将深入探讨**DC-DC降压电路的设计逻辑**，从基础原理到工程实践，为您揭开高效电源设计的核心秘密。

---

## 一、DC-DC降压电路的核心工作原理

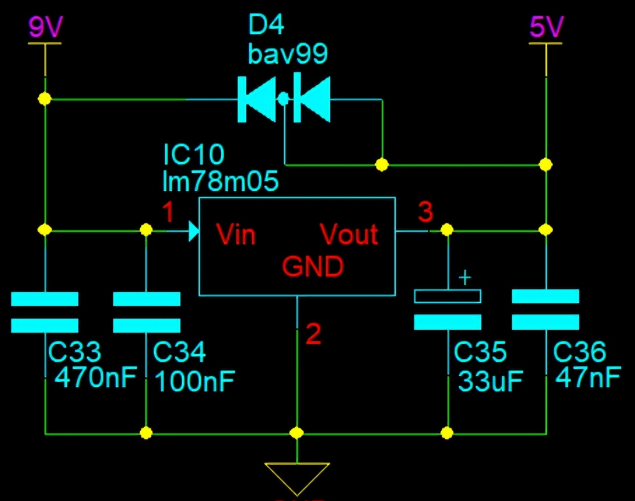

DC-DC降压电路（Buck Converter）的核心功能是**通过开关控制实现电压调节**。其基本结构包含*功率开关管（如MOSFET）、电感、电容和二极管（或同步整流管）*，通过周期性导通与关断，将输入电压切割为脉冲信号，再经滤波后输出平滑的低压直流电。

1. **PWM控制与占空比**

*开关频率*和*占空比（Duty Cycle）*是决定输出电压的关键参数。根据公式 **Vout = Vin × D**（忽略损耗），占空比D由控制器动态调整，以实现稳定的目标电压。现代芯片通常集成误差放大器和反馈环路，实时监测输出并修正占空比。

2. **同步整流技术**

*传统二极管续流方案*因正向压降会导致效率损失，而**同步整流技术**采用低阻抗MOSFET替代二极管，显著降低导通损耗。例如，在12V转5V/3A的应用中，同步整流方案可将效率从85%提升至95%以上。

---

## 二、DC-DC降压电路设计的4大关键要素

### 1. 输入与输出参数的精确匹配

设计前需明确*输入电压范围*、*目标输出电压*及*最大负载电流*。例如，车载设备需支持宽输入电压（9V-36V），而物联网传感器可能要求超低静态电流（<10μA）。**输出电容的ESR（等效串联电阻）**直接影响纹波电压，需根据负载瞬态响应需求选择低ESR的MLCC或钽电容。

### 2. 电感与电容的选型计算

- **电感值计算**：公式 **L = (Vin - Vout) × D / (ΔI × f)** 中，ΔI为电感电流纹波（通常设为负载电流的20%-40%），f为开关频率。高频设计（如2MHz）可减小电感体积，但会增加开关损耗。

- **输出电容选择**：需满足 **Cout ≥ (ΔI × D) / (8 × f × ΔVout)** ，其中ΔVout为允许的纹波电压。

### 3. 效率优化的工程实践

- **MOSFET选型**：优先选择低Qg（栅极电荷）和低Rds(on)（导通电阻）的器件。例如，Infineon的OptiMOS系列在25V/30A应用中Rds(on)可低至1.8mΩ。

- **热管理设计**：通过*热仿真工具*评估PCB铜箔的载流能力，必要时增加散热焊盘或导热硅胶。

### 4. EMI与噪声抑制

开关动作会产生高频噪声，需通过以下措施降低干扰：

- **布局优化**：缩短功率回路路径，避免电感与敏感信号线平行走线。

- **RC缓冲电路**：在开关管两端并联RC网络，抑制电压尖峰。

- **屏蔽与滤波**：采用铁氧体磁珠或共模扼流圈滤除传导噪声。

---

## 三、典型应用场景与设计案例

### 1. 便携式电子设备

在智能手机中，**多相Buck电路**可支持20W以上快充需求。例如，采用TI的TPS65987D芯片，通过*多相并联技术*将电流均摊至多个电感，降低单路温升并提升整体效率。

### 2. 工业电源模块

工业自动化设备要求电源具备*宽温工作能力（-40℃~125℃）*和*抗震动特性*。设计时可选用Vicor的µModule方案，集成DC-DC转换器与EMI滤波器，并通过灌封工艺增强可靠性。

### 3. 新能源与储能系统

光伏逆变器的辅助电源需将600V直流母线电压降至12V/24V。采用*SiC MOSFET*和*平面变压器*的组合，可在高温环境下实现98%的转换效率，同时减少体积占比。

---

## 四、前沿技术趋势与设计挑战

随着GaN（氮化镓）和SiC（碳化硅）材料的普及，DC-DC电路正朝着**高频化**与**高功率密度**方向发展。例如，Navitas的GaNFast系列支持10MHz开关频率，可将充电器体积缩小50%。然而，高频设计也带来*寄生参数敏感度上升*和*PCB布局复杂度增加*等挑战，需要借助*3D电磁场仿真工具*进行精准建模。

另一方面，**数字电源技术**的兴起使得动态响应和故障诊断更加智能化。Microchip的dsPIC33系列数字信号控制器可通过软件实时调整补偿参数，适应不同负载条件下的稳定性需求。
