在现代电子设备中，电源管理如同人体的血液循环系统，而降压型DC-DC转换器（简称Buck转换器）则是其中高效调节电压的“心脏”。它能够将较高的输入电压精准降压至设备所需的低电压，同时兼顾效率与稳定性。本文将深入解析其工作原理、核心组件、工作模式及选型要点，帮助读者理解这一关键技术。

降压型DC-DC转换器的核心结构

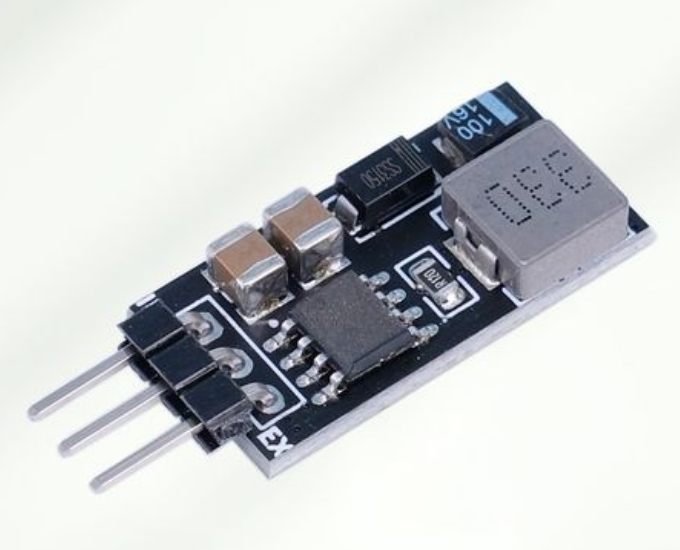

降压转换器的核心如同一个精密的“电压调节工厂”，由输入电源、开关管（如MOSFET）、输出电感、滤波电容和控制电路等组成。开关管相当于“闸门”，通过高频开关动作控制电流的通断；电感像“储能水库”，在开关导通时储存能量，关断时释放能量；电容则像“缓冲池”，平滑输出电压的波动。续流二极管（或同步整流管）则确保电流的连续性，避免能量浪费。

工作原理：能量搬运的艺术

降压转换器的工作可分为两个阶段：

1. 开关导通阶段：输入电压通过开关管向电感和负载供电，电感储存能量，电流逐渐增大，如同给水库注水。

2. 开关关断阶段：开关管关闭，电感释放能量，通过二极管（或同步整流管）形成回路，维持负载电流，类似水库开闸放水。

通过控制开关管的占空比（导通时间与周期的比值），即可调节输出电压。例如，若占空比为50%，输出电压约为输入电压的一半。这种高频切换（通常数百kHz至数MHz）使得转换器体积小巧且高效。

工作模式：适应不同负载需求

降压转换器根据负载电流大小，可分为四种工作模式：

1. 连续导通模式（CCM）：电感电流始终大于零，适合大电流场景，纹波较小，但轻载时效率较低。

2. 非连续导通模式（DCM）：电感电流会降为零，适合轻载，效率更高，但纹波较大。

3. 临界模式（BCM）：介于CCM与DCM之间，常用于优化效率与噪声平衡。

4. 强制连续导通模式（FCCM）：通过控制电路强制电感电流连续，适用于对噪声敏感的应用。

5.


选型关键参数：匹配应用场景

选择降压转换器时，需关注以下参数：

• 输入电压范围：如车载设备需支持12V-36V宽输入。

• 输出电压与电流：例如给MCU供电需3.3V/1A，而LED驱动可能需5V/2A。

• 效率与热管理：高效率（如95%）可减少发热，延长设备寿命。

• 开关频率：高频（如2MHz）允许使用更小电感，但会增加噪声。

• 纹波与噪声：精密仪器要求纹波低于10mV，需优化滤波设计。

异步 vs. 同步整流：效率之争

传统异步整流使用二极管续流，成本低但效率受限（二极管导通损耗）；同步整流采用MOSFET替代二极管，效率可提升5%-10%，但成本更高。例如，手机快充芯片多采用同步方案以降低发热。

应用场景：从消费电子到工业系统

降压转换器几乎无处不在：

• 便携设备：如手机将锂电池4.2V降压至CPU所需的1V。

• 汽车电子：将12V转换为5V供车载娱乐系统使用。

• 工业控制：为传感器提供稳定的3.3V电源，抗干扰能力强。

未来趋势：更高集成与智能化

随着工艺进步，现代DC-DC芯片已集成控制电路、MOSFET和保护功能，尺寸仅硬币大小。未来，数字控制、自适应调频等技术将进一步优化动态响应与能效，推动电源管理向“更小、更快、更聪明”发展。

降压型DC-DC转换器虽默默无闻，却是现代电子设备的“幕后英雄”。理解其原理与设计逻辑，有助于工程师在纷繁的选型中做出最优决策，也为普通用户揭开了电源背后的科技奥秘。
