在智能手机、物联网设备和工业控制系统飞速发展的今天，电子设备的**功耗效率**和**稳定性**已成为设计成败的关键。据统计，2023年全球电源管理芯片市场规模已突破500亿美元，其中**DC-DC开关降压芯片**因其独特的性能优势占据核心地位。这种仅指甲盖大小的元器件，究竟如何在复杂电路中实现精准电压转换？它又如何成为现代电子设计的“隐形守护者”？

---

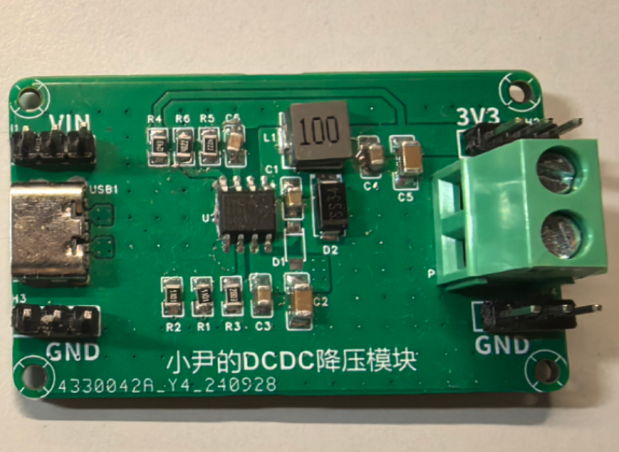

## **一、DC-DC开关降压芯片的核心原理**

DC-DC开关降压芯片本质是一种**高频开关稳压器**，通过快速切换MOS管通断状态，配合电感储能与电容滤波，将输入电压降至目标值。与传统的线性稳压器（LDO）相比，其*转换效率可提升30%以上*，尤其在输入/输出电压差较大时，优势更为显著。

以典型12V转5V场景为例：

- **线性方案**：效率仅41.7%（5V/12V），7V压差转化为热能损耗

- **开关方案**：采用PWM控制，效率轻松突破90%，热量损耗降低75%

这种革命性的效率提升，使其在移动设备、车载电子等**电池供电场景**中成为不二之选。

---

## **二、四大技术优势解析**

1. **动态响应能力**

现代芯片集成**自适应环路控制技术**，可在10μs内响应负载突变。例如TI的TPS54332芯片，当负载电流从0.1A骤增至3A时，输出电压波动被控制在±2%以内。

2. **宽输入电压范围**

支持4V-36V输入的MP2315芯片，可同时兼容USB供电（5V）和工业总线（24V），显著减少外围电路复杂度。

3. **智能保护机制**

通过**逐周期电流限制**、**热关断保护**、**输入欠压锁定（UVLO）**三重防护，避免系统因过载或短路而损坏。实测数据显示，集成保护功能的芯片可使设备MTBF（平均无故障时间）提升3倍。

4. **微型化封装**

采用QFN-16（3mm×3mm）封装的SY8303芯片，在智能手表中可节省40%的PCB空间，助力产品向**轻薄化**方向发展。

## **三、选型决策矩阵：工程师必知的5个关键参数**

1. **转换效率曲线**

重点关注*轻载效率*，例如RT7297CHZSP在10mA负载时仍保持85%效率，显著延长穿戴设备的待机时间。

2. **开关频率选择**

2MHz高频方案（如AP6320x系列）可减小电感体积，但需注意EMI问题；而300kHz低频设计（LM2675）更适合成本敏感型应用。

3. **热性能参数**

结温（Tj）上限达150℃的AOZ2261NQI芯片，可在85℃环境温度下持续输出3A电流，满足工业级可靠性需求。

4. **控制模式差异**

- **电压模式**：成本低，适合固定负载

- **电流模式**：动态响应快，适用于负载波动场景

5. **特殊功能集成**

部分高端芯片（如LTC3643）内置**PowerPath™管理**，支持输入电源无缝切换，在储能系统中可提升系统容错率。

---

## **四、典型应用场景与技术演进**

1. **智能手机快充系统**

高通QC4+协议要求充电IC在3.6V-20V宽电压范围内工作，采用**多相并联架构**的NCP8154芯片，可实现100W功率输出且温升不超过15℃。

2. **新能源汽车BMS**

在特斯拉Model 3电池管理系统中，超过200颗降压芯片组成分布式供电网络，通过**均流控制技术**将电压精度控制在±0.8%以内。

3. **边缘计算设备**

搭载**数字可编程接口**的MAX77650芯片，允许通过I²C总线实时调整输出电压（0.8V-3.3V），动态匹配FPGA内核的DVFS需求。

技术演进方面，第三代**GaN FET集成技术**已开始商用。以EG1163为代表的混合型芯片，将开关损耗再降50%，工作频率突破5MHz，为下一代微型化设备铺平道路。

---

## **五、设计实践：避开5大常见误区**

1. **电感选型不当**

误选低饱和电流电感会导致磁芯饱和，实测某无人机项目更换IHLP-3232电感后，峰值效率提升6.2%。

2. **布局布线缺陷**

开关节点（SW）走线过长会引发辐射干扰，推荐采用**星型接地**布局，确保高频回路面积最小化。

3. **散热设计疏忽**

忽略PCB铜箔散热能力的案例中，芯片结温超标23℃，通过增加thermal via数量可使温降达18℃。

4. **环路补偿错误**

某工业控制器因未调整补偿网络，导致输出电压振荡。使用波特图仪优化后，相位裕度从30°提升至65°。

5. **测试方法局限**

仅用万用表测量动态负载响应会遗漏μs级跌落，需采用**示波器+电子负载**组合测试法捕捉真实波形。
