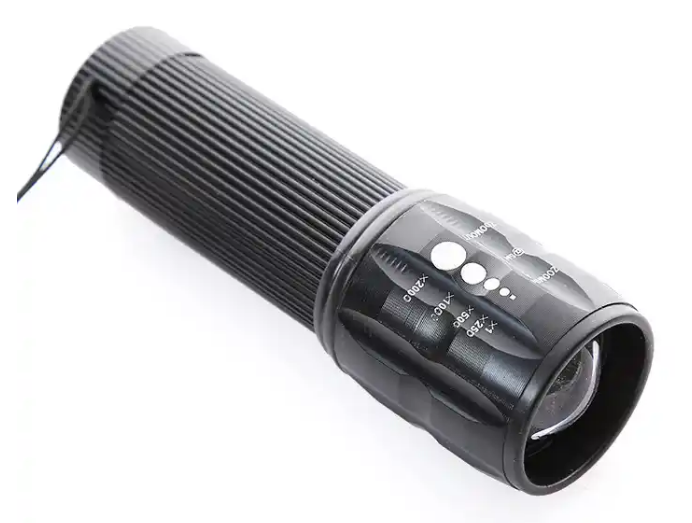

**"手电筒用了一周就烧了LED灯珠！"**——这是许多DIY爱好者和电子初学者常遇到的问题。究其原因，90%的故障源于一个被忽视的小元件：**限流电阻**。这颗不起眼的电阻，直接决定了LED的寿命、亮度和能耗效率。本文将从原理到实践，解析如何精准选择限流电阻值，让你的手电筒既明亮又耐用。

---

## 一、LED灯珠的核心需求：恒流驱动

LED（发光二极管）是一种**电流驱动型器件**，其亮度与通过电流呈正相关，但超过额定电流会导致光衰甚至烧毁。以常见的手电筒LED为例，标称工作电流通常为**20mA-350mA**（根据功率不同），而驱动电压则因材料差异分为**1.8-3.6V**（如红光LED约2V，白光LED约3V）。

**关键矛盾点**在于：手电筒常用的锂电池或干电池电压（如3.7V或4.5V）往往高于LED的额定电压。若直接连接，电流会因电压差失控飙升。此时，限流电阻的作用就是通过**欧姆定律（V=IR）**，将多余电压转化为热量消耗，确保电流稳定在安全范围内。

---

## 二、限流电阻计算公式与实战案例

### 1. 基础公式推导

假设使用**单颗白光LED**（额定电压3V，最大电流20mA），电源为**单节锂电池（4.2V满电）**，则电阻值计算如下：

- **电压差** = 电源电压 - LED压降 = 4.2V - 3V = 1.2V

- **目标电流** = 20mA（即0.02A）

- **电阻值** = 电压差 ÷ 电流 = 1.2V ÷ 0.02A = **60Ω**

### 2. 常见场景优化

- **多LED串联**：若手电筒采用2颗LED串联（总压降6V），电源为两节锂电池（8.4V），则电阻值 = (8.4V - 6V) ÷ 0.02A = **120Ω**

- **低电流需求**：若希望延长续航，可将电流设为15mA，则电阻值 = 1.2V ÷ 0.015A = **80Ω**

- *实际选择时，优先选用标称阻值接近的电阻（如E24系列中的62Ω或82Ω）*

## 三、选型中的三大陷阱与破解方法

### ❌ 误区1：忽略电阻功率

电阻的功率必须大于实际功耗。以上述60Ω电阻为例：

- **功耗** = 电流² × 电阻 = (0.02A)² × 60Ω = 0.024W

- 应选择**1/4W（0.25W）**及以上规格，避免过热失效

### ❌ 误区2：盲目使用"通用值"

网上流传的"220Ω万能电阻"并不适用所有场景。例如：

- 当电源电压5V驱动白光LED时，220Ω对应的电流仅为(5V-3V)/220Ω≈9mA

- 此时LED亮度不足，属于严重设计缺陷

### ❌ 误区3：未考虑电压波动

锂电池电压会从4.2V（满电）降至3.0V（欠压）。若按满电设计：

- 满电时电流20mA，欠压时电流=(3.0V-3V)/60Ω≈0mA（LED熄灭）

- **解决方案**：改用恒流电路或选择宽电压驱动方案

---

## 四、进阶技巧：灵活应对复杂需求

### 1. 可调电阻实验法

使用**电位器（如10kΩ）串联固定电阻**进行实测：

1. 将电位器调至最大阻值

2. 缓慢减小阻值，同时用万用表监测电流

3. 当电流达到目标值时，测量总阻值并替换为固定电阻

### 2. 温度补偿设计

LED的压降会随温度升高而降低（约-2mV/℃）。在高温环境中：

- 实际电流可能上升10%-15%

- 可通过**负温度系数（NTC）热敏电阻**并联修正

### 3. 高功率方案优化

对于3W以上的大功率LED（如CREE XML系列）：

- 限流电阻功耗过高（如3W LED需0.7A电流，电阻功耗=(12V-3V)×0.7A=6.3W）

- 必须改用**恒流驱动IC（如PT4115）**或**开关电源模块**

---

## 五、速查表：常见LED限流电阻参考

| LED类型 | 额定电压 | 推荐电流 | 电源电压 | 电阻值 |

|---------|----------|----------|----------|--------|

| 白光LED | 3.0V | 20mA | 4.2V | 62Ω |

| 红光LED | 2.0V | 15mA | 3.7V | 113Ω |

| 高亮蓝光 | 3.3V | 30mA | 5V | 56Ω |

| 暖光COB | 9V | 100mA | 12V | 30Ω |

*注：实际选型需结合具体器件参数，建议优先查阅LED规格书*
