24v降压12v电路接线图，你看懂了吗？

返回列表 来源：发布日期： 2024-10-17

在现代电力应用中，电压转换是一个常见的需求。特别是从24V降压到12V，这样的电路图不仅在工业自动化、汽车电子等领域有着广泛的应用，还在家庭电器和移动设备中扮演着重要角色。

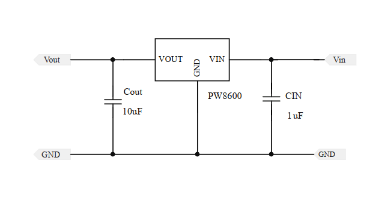

24v降压12v电路接线图（简化原理设计图）

24V降12V的电路图主要由输入端、输出端、降压模块和滤波电路组成。输入端连接到24V电源，输出端则连接到需要12V电压的设备。降压模块是实现电压降低的关键部分，通常使用降压变压器或降压芯片。滤波电路通过电容器和电感器的组合，减小电压波动和噪声，确保输出电压的稳定性。

降压变压器是一种常见的降压元件，通过变比关系实现电压降低。降压芯片通过内部的电路结构实现电压降低，具有较高的转换效率和稳定的输出电压。例如，7812三端稳压器可以在大电流应用下解决高功耗问题，但有时需要进行扩流处理以应对压差达到12V的情况。

开关电源也是一种有效的降压方式。它利用开关管的导通和截止，通过控制脉冲宽度来调节输出电压。例如，使用555时基电路作为脉冲振荡器的降压开关电源设计，能够将24V有效转换为12V，并且具有保护电路的功能。这种设计不仅减少了功耗，还通过合理的元器件选择和电路优化，提高了系统的稳定性和可靠性。

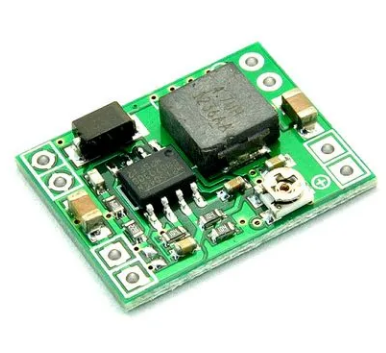

24v降压12v电路模块PCBA
