DC-DC（Direct Current to Direct Current）降压电路，也称为降压型变换器（Buck Converter），是一种能够将较高的直流电压转换为较低的直流电压的电源转换装置。这种转换技术广泛应用于各种电子设备中，如手机、笔记本电脑和电动汽车等领域。一、DC-DC降压电路的基本工作原理在DC-DC降压电路中，主要组件包括开关管（通常是MOSFET）、二极管、电感、电容以及一个控制单元。其基本操作是通过调节开关管的开闭频率来控制输出电压的大小。 当开关管导通时，输入电压通过电感向负载供电，同时电感存储能量，电容则开始充电。由于电感的存在，电流不能突变，使得输出电压逐渐增加并达到最大值。当开关管关闭时，续流二极管导通，电感通过二极管继续向负载释放能量，同时电容开始放电，维持输出电压的稳定。 通过调节开关管的占空比（即导通时间与总周期的比例），可以控制输出电压的平均值，从而达到降压的目的。具体而言，如果占空比较小，则输出电压较低；反之，占空比较大，则输出电压相对较高。
二、同步整流与异步整流的区别在DC-DC降压电路中，根据整流方式的不同，可以分为异步整流和同步整流两种类型。1. 异步整流：采用二极管作为整流元件。优点是结构简单，成本低。但由于二极管存在导通压降，导致功耗较大，特别是在大电流、低电压输出的情况下效率较低。2. 同步整流：使用MOSFET代替二极管进行整流。尽管成本较高，但由于MOSFET的导通电阻小，几乎不存在压降问题，因此效率显著提高。特别适用于高效率需求的场合。 同步整流的控制相对复杂，需要精确控制MOSFET的开关时机以避免直通现象，从而保护器件。然而，随着技术的发展，现代同步整流方案已经能够很好地解决这些问题，成为高效能应用的首选。
三、主要设计参数及其重要性在设计DC-DC降压电路时，必须考虑多个关键参数以确保电路的性能和可靠性。以下是几个最重要的设计参数：1. 输入/输出电压：明确输入和输出电压范围是首要步骤。这决定了占空比和电路其他元件的选择。2. 输出电流：根据负载需求确定输出电流能力，确保电路能够提供足够的电流而不致过热或损坏。3. 效率：效率是指输出功率与输入功率之比。高转换效率不仅节省能源，还能减少散热需求，提升系统稳定性。4. 纹波噪声：纹波是输出电压中的交流分量，较大的纹波可能影响负载设备的正常工作。因此，在设计中通常需要在输出端增加滤波电容以减小纹波。5. 开关频率：开关频率的选择影响电路的尺寸和效率。较高的频率允许使用较小的电感和电容，但可能增加开关损耗。6. 负载调整率：表示当负载变化时，输出电压保持稳定的能力。良好的负载调整率确保了在不同工作条件下电路的稳定性。

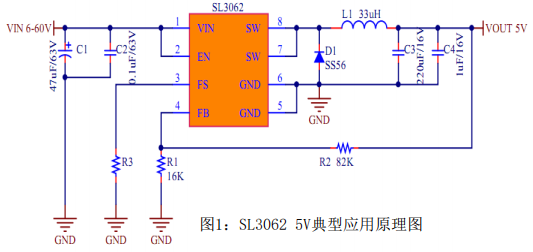

四、实际应用实例分析为了更直观地理解DC-DC降压电路的设计与实现过程，以下是一个基于M34063芯片的降压电路设计案例分析：1. 输入电压：12V2. 预期输出电压：5V3. 最大输出电流：1A4. 工作频率：选择100kHz首先，根据输入和输出电压计算占空比。通过公式D = V_out / V_in，得到 D = 5 / 12 ≈ 0.417。接下来，选择适当的电感值。假设电感电流纹波率为0.3，那么电感值为L = (V_in - V_out) / (0.3 * I_out * f_sw)，其中I_out为预期输出电流，计算得L ≈ 47µH。对于电容，假设纹波电压不超过50mV，则电容值为C ≈ I_out / (8 * f_sw * V_ripple)，计算得C ≈ 20µF。最后，进行PCB布局设计时，需要特别注意功率路径的布线要尽可能短而宽，以减小寄生电阻和电感对电路的影响。同时，合理安排各元件的位置，尽量减少电磁干扰。 综上所述，DC-DC降压电路因其高效能、灵活性被广泛应用于多种电子设备中。无论是异步整流还是同步整流方式，都有其独特的应用场景和优缺点。合理选择设计参数和优化电路布局，能够在保证性能的同时提高系统的可靠性。通过具体的应用实例分析，可以更好地理解和掌握降压电路的设计要点和实践技巧。
