在现代电子设备中，电源管理是至关重要的一环。特别是对于需要高效能和稳定电压供应的设备而言，选择合适的DC-DC降压芯片显得尤为重要。这类芯片不仅能够有效降低电压，还能根据不同的应用需求进行灵活调整。以下内容将详细探讨常用DC-DC降压可调芯片的特性及应用领域。

一、DC-DC降压芯片的基本原理

DC-DC降压芯片的基本工作原理
        DC-DC降压芯片主要通过开关电路和能量存储元件（如电感和电容）的组合，将高电压转换为低电压。其核心在于通过开关频率控制，实现能量的有效传输和转换。这种芯片通常包含一个反馈控制机制，以确保输出电压的稳定性。


关键组成部分及其功能
1. 电子开关：用于控制电流的开断，实现电压的变换。

2. 电感器：储存能量，平滑电流波动。

3. 电容器：滤除高频噪声，稳定输出电压。

4. 反馈控制电路：监测输出电压，调节开关状态以保持电压恒定。

二、常见DC-DC降压芯片型号及其特点

LM2596系列

        LM2596是市面上非常流行的一款降压型开关稳压芯片。它具备多种输出版本，包括固定输出（3.3V、5V、12V等）和可调输出（ADJ版本）。其主要特点包括：

1. 高效能：最高可达92%的转换效率，极大地减少了能量损耗。

2. 大电流输出：能够提供高达3A的驱动电流，适用于各种高功率应用场景。

3. 简单外围电路：仅需少量外部元件，简化了设计和布局。

AME5268系列

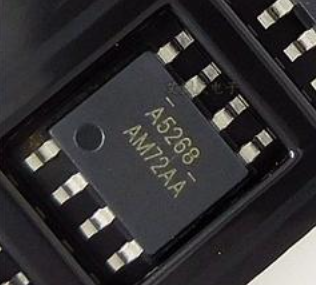

        另一款备受推崇的芯片是AME5268。这款芯片同样具备固定和可调两种输出模式，并且具有较宽的输入电压范围（4.75V到28V），使其适用范围更加广泛。此外，AME5268还具备良好的线性调整率和负载调整率，确保在不同负载条件下输出电压的稳定性。

APW7301KAI

       这款芯片由台湾茂达电子生产，具有出色的电气特性和稳定性能。它的输入电压范围较广（4.5V至24V），支持最大3A的输出电流。APW7301KAI特别适合于需要高效率和小尺寸解决方案的应用环境。

三、应用实例与布线方案

典型应用电路设计

1. 固定输出设计：

        如图三所示的测试电路图，输入端通过大容量电解电容进行滤波，输出端则通过肖特基二极管和电感器来保证电流的连续和稳定。

2. 可调输出设计：

        如图四所示，通过反馈电阻R1和R2的比值来确定输出电压。反馈线路应远离电感和其他噪声源，以确保输出电压的精准度。

四、性能参数与选择标准

在选择DC-DC降压芯片时，需综合考虑多个因素，主要包括以下几个方面：

1. 输入电压范围：确保芯片能够适应实际应用场景中的电源电压。

2. 输出电压和电流：根据负载需求选择合适的输出电压和最大电流能力。

3. 效率：高效率的芯片可以显著减少能量损失，提高设备的续航能力。

4. 封装形式：根据PCB设计和空间限制选择合适的封装类型，如SOP、DIP等。

        总之，常用的DC-DC降压可调芯片在现代电子设计中扮演着不可或缺的角色。无论是为了提升系统的效率，还是为了满足不同电压需求，这些芯片都能够提供可靠的解决方案。通过合理选型和精心设计，工程师们可以在各类应用中实现最佳的电源管理效果。
