负压降压DCDC电路，深度解读！

返回列表 来源：发布日期： 2024-09-25

在现代电子设计中，电源管理的重要性不言而喻。无论是便携式设备、工业控制系统还是高性能计算设备，稳定的电源供应都是确保设备正常运行的关键之一。本文将围绕负压降压DCDC电路展开讨论，通过介绍其工作原理、实际应用和一些注意事项，为大家提供一份详细的指南。

BUCK-BOOST转换器电路设计原理图

一、负压降压DCDC电路的基本原理

1. BUCK-BOOST转换器：负压降压DCDC电路通常基于BUCK-BOOST架构来实现。这种架构能够通过调整电感、电容和开关元件的组合，实现输入电压与输出电压之间的转换。当SW（开关）闭合时，电感储存能量；当SW断开时，电感释放能量。通过调节占空比，可以实现输出电压的精确控制。

2. 电容与二极管的作用：在负压降压电路中，电容和二极管是关键元件。电容主要用于储能和滤波，而二极管则起到整流作用。通过合理的配置这些元件，可以在输出端得到所需的负电压。

3. 环路设计与EMI抑制：为了提高电路的稳定性和抗干扰能力，设计过程中应尽量减小环路面积，并在输入部分增加π型滤波器或RC吸收器来抑制电磁干扰（EMI）。同时，合理选择功率电感和电容，以降低功耗和纹波。

二、负压降压DCDC电路的实际应用

1. OLED驱动：在OLED显示技术中，负压电源用于驱动像素点的发光。基于MP2307的负压DCDC电路，通过TPS7A3001进行稳压，可以稳定地将正电压转换为负电压，确保OLED屏幕的正常运行。

2. 高精度测量仪器：对于需要双电源供电的高精度测量仪器，负压电源同样不可或缺。例如，基于电荷泵和DCDC电路的设计，可以产生所需的正负电源，以满足精密运放的需求。

3. 工业控制系统：在一些复杂的工业控制系统中，负压降压DCDC电路可用于信号调理和保护。例如，通过将输出接地并将芯片的GND作为负向输出，可以获得稳定的负压电源。

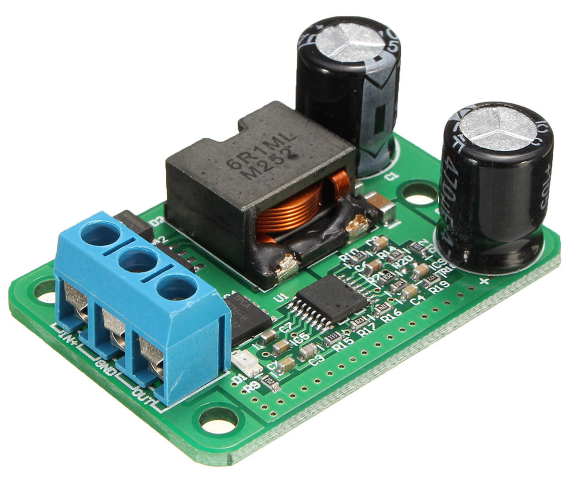

负压降压DCDC电路模块

三、设计负压降压DCDC电路时的注意事项

1. 元器件选型：在选择元器件时，应根据实际应用需求选择合适的型号。功率电感应选用低DCR（直流电阻）的品种，以减少能量损耗；续流二极管宜选用肖特基二极管或同步整流IC以提高转换效率。

2. PCB布局：PCB设计时，开关环路应尽可能小，以降低EMI。模拟器件应远离开关环路，避免受到干扰。取样点应设置在输出滤波电容上，以保证反馈信号的稳定性。

3. 热管理：由于DCDC电路在工作时会产生热量，因此必须考虑散热问题。可以通过增加散热器或风扇来改善热管理效果。

4. 保护机制：为了保障系统的安全运行，应在电路中加入过压保护（OVP）、欠压锁定（UVLO）等保护机制，以防止异常电压对系统造成损害。

综上所述，负压降压DCDC电路在现代电子设备中扮演着重要角色。了解其工作原理、掌握设计要点并注意实际应用中的诸多细节，能够帮助工程师们设计出高效可靠的电源管理系统。在未来的发展中，随着技术的不断进步和应用需求的多样化，负压降压DCDC电路将会有更加广泛的应用前景。
