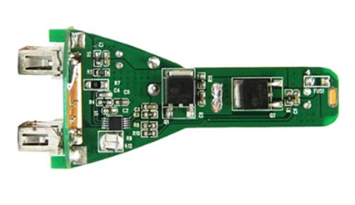

在电源电路设计中，DC-DC降压转换芯片是核心组件之一。然而，在实际使用过程中，许多工程师发现，这些芯片在上电瞬间可能会出现损坏现象。本文将探讨导致DC-DC降压转换芯片上电损坏的原因及其解决办法。

1. 瞬态过电压与浪涌电流

        上电瞬间，由于输入电容器需要充电，会产生较大的浪涌电流。如果电路设计不合理，例如缺少适当的限流措施或滤波电容不足，可能会导致瞬态过电压。这种高电流脉冲可能远远超过DC-DC芯片的承受能力，造成芯片烧毁。为了解决这一问题，可以在电路中添加软启动电路，通过逐步升高输入电压来减小初始浪涌电流。同时，增大滤波电容和合理选择电感值也能有效减少纹波电压，提高系统稳定性。


2. 负载突变引起的过冲电压

        负载突变，如连接或断开大负载时，会导致输出电压产生过冲现象。这种过冲可能会超过芯片的最大承受电压，引起芯片击穿损坏。例如，在一个蓝牙音箱项目中，上电瞬间的输出电压达到5.8V，超过了蓝牙芯片的最大工作电压5V，导致芯片被击穿。为此，可以在DC-DC降压芯片的输出端添加过冲抑制电路，如TVS二极管、电阻电容滤波等方案。此外，还可以通过增加LDO稳压器进一步稳定电压，确保输出电压始终在安全范围内。

3. 元器件选择与电路设计缺陷

        元器件的选择对电源的稳定性至关重要。例如，低ESR（等效串联电阻）的电解电容质量不佳、电感量不合理等都可能导致电源电路不稳定。在某些情况下，输入输出电容太小也会引发过载，导致芯片过热甚至烧毁。因此，在设计电路时，应选择高质量的元器件，并根据实际需求合理配置电感、电容等关键参数。同时，优化PCB布局，避免因信号受到干扰或经过电感附近的信号受到干扰而影响电路性能。

4. 保护机制的缺失

        缺乏有效的过压、过流保护机制也是导致DC-DC芯片损坏的重要原因之一。当出现异常情况时，如果没有及时的保护措施，芯片很容易被烧毁。为防止这种情况，建议在设计电路时加入完善的保护机制，如过压保护电路、过流保护电路等。通过检测电压、电流的变化情况，一旦超出设定范围，立即采取措施保护芯片免受损害。

【解决方案示例】

以下是一些具体的解决方案示例：

（1）软启动电路：

        通过逐渐升高输入电压的方式减小初始浪涌电流，从而降低上电瞬间的瞬态过电压。可以使用功率MOSFET配合电流源实现软启动功能。

（2）过冲抑制电路：

        在DC-DC降压芯片的输出端添加TVS二极管或电阻电容滤波等方案，以抑制因负载突变引起的过冲电压。例如，可以采用5V-5.6V之间的TVS管子来防止过高的瞬时电压。

（3）增加LDO稳压器：

        在DC-DC降压之后增加一个LDO稳压器，进一步稳定输出电压，确保其在蓝牙芯片允许的工作电压范围内。

（4）优化元器件选择与电路设计：

        选用高质量的电解电容、合理的电感量以及足够的滤波电容等关键参数。同时，优化PCB布局，避免信号干扰和过载情况的发生。

（5）完善保护机制：

        加入过压、过流保护电路等措施，确保在异常情况下能够及时保护DC-DC芯片免受损害。

        综上所述，DC-DC降压转换芯片在上电瞬间损坏的问题可以通过多方面的改进来解决。从电路设计的角度出发，通过增加保护措施、优化元器件选择及完善电路布局等方法，可以有效提高电源电路的稳定性和可靠性。希望本文能为遇到类似问题的工程师提供有益的参考和指导。
