dcdc升压与降压电路原理及优缺点

返回列表 来源：发布日期： 2024-07-28

在现代电力系统中，为了满足各种设备的高性能需求，对电源的稳定性、效率和可靠性提出了更高的要求。其中，DC-DC升压(Boost)与降压(Buck)电路因其独特的优势，广泛应用于各种电子设备中。本文将重点介绍DC-DC升压与降压电路的基本原理、设计方案及其优缺点，帮助您更好地理解和应用这一技术。

DC-DC升压电路基本原理设计图

一、DC-DC升压电路

1. DC-DC升压电路基本原理

DC-DC升压电路是一种将直流电压转换为较高电压的电路。其基本原理是通过变换器(如开关型稳压器、升降压转换器等)实现输入电压和输出电压之间的变换。常见的升压电路有线性升降压电路和反激式升压电路。

2. 线性升降压电路

线性升降压电路通过调整开关管的占空比来控制输出电压。其优点是简单、成本低，但效率较低，体积较大。典型的线性升降压电路如LM7805、LM2596等。

3. 反激式升压电路

反激式升压电路采用变压器进行电压变换，并通过高频脉冲控制开关管。其优点是效率高、体积小，但设计复杂，成本较高。典型的反激式升压电路如TL494、UC3842等。

DC-DC降压电路基本原理设计图

二、DC-DC降压电路

1. DC-DC降压电路基本原理

DC-DC降压电路是一种将较高电压转换为较低电压的电路。其基本原理同样是通过变换器实现输入电压和输出电压之间的变换。降压电路通常采用开关型稳压器或升降压转换器实现。

2. 开关型稳压器降压电路

开关型稳压器降压电路通过调整开关管的占空比来控制输出电压。其优点是效率高、稳定性好，但设计复杂，成本较高。典型的开关型稳压器降压电路如LM2596、LM7805等。

3. 升降压转换器降压电路

升降压转换器降压电路通过改变变压器的匝数比来实现输出电压的调节。其优点是效率高、体积小，但需要考虑输入输出隔离问题。典型的升降压转换器降压电路如Switch-Mode Power Supply (SMPS)、Linear SMPS等。

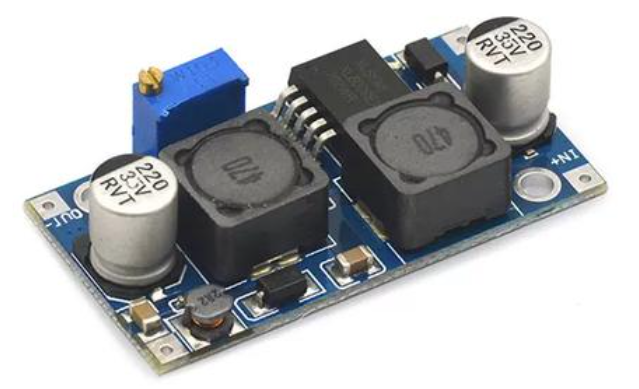

DC-DC降压电路模块图片5

三、DC-DC升压与降压电路的优缺点比较

1. 升压电路优点：效率高、体积小、输出电压范围广；缺点：成本相对较高、噪音较大、温升高。

2. 降压电路优点：效率高、稳定性好、成本较低；缺点：体积较大、输出电压范围受限、需要考虑输入输出隔离问题。

DC-DC升压与降压电路在实际应用中具有广泛的适用性，可以根据具体需求选择合适的电路方案。在设计过程中，需要注意电路的性能指标、成本和实际应用环境等因素，以确保设计的电源系统能够满足预期的工作效果。
