搞定dcdc转换电路50v降压到30V的技巧!
返回列表 来源: 发布日期: 2024-08-22

        随着科技的发展,我们对于电力的需求越来越高。在许多应用中,例如嵌入式系统、电池供电设备和精密仪器等,需要将电压从较高的电压级别降低到适合的电压级别。在这种情况下,DC-DC转换器就显得尤为重要。特别是当我们遇到从50V降压到30V的需求时,如何设计一个高效、稳定的DC-DC转换电路就成为了一项关键的任务。下面,我们将对如何实现这一目标进行详细的解析。


       首先,我们需要理解什么是DC-DC转换电路。简单来说,DC-DC转换电路是一种将一个或多个直流电(DC)电压转换为另一个直流电(DC)电压的电子设备。这种转换通常通过电子设备中的开关进行,这些开关根据所需的输入和输出电压来控制电流的流动。

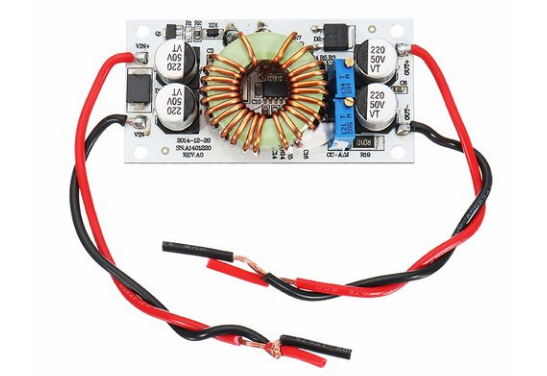

dcdc转换电路模块


现在,我们将探讨如何设计一个可以将50V电压降压至30V的DC-DC转换电路。这个过程可以分为以下几个步骤:

(1)选择适当的电感器和电阻器:

       电感器和电阻器是构建任何电源的重要组成部分。在这个过程中,我们需要选择合适的电感值和电阻值以产生所需的输出电压。这需要我们根据欧姆定律和功率公式进行计算和优化。


(2)确定适当的开关元件:

       开关元件的选择取决于我们希望达到的效率、负载类型和预算等因素。常见的开关元件包括MOSFET(金属氧化物半导体场效应晶体管)、IGBT(绝缘栅双极型晶体管)和BJT(双极型晶体管)。


(3)设计和测试电路:

       一旦我们确定了所有的元器件,就可以开始设计电路图并进行实际测试了。在设计过程中,我们需要考虑到电路的稳定性、效率和温度性能等因素。

本文标签: dcdc 电路 降压 技巧
